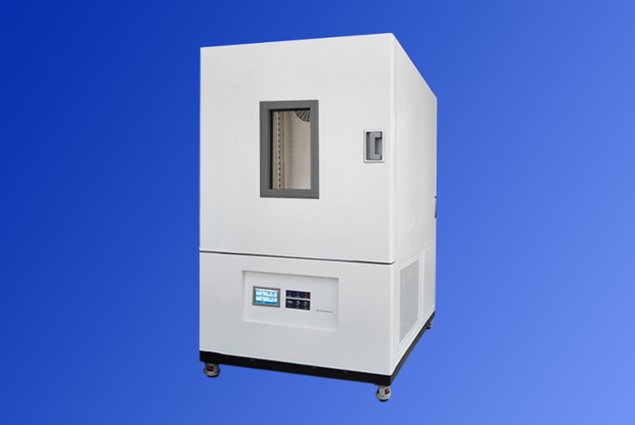

Tủ ổn định nhiệt độ và độ ẩm

Model: MSDJ-1000TH, hiệu: Matsu, xuất xứ: Trung Quốc

1. Thông số kỹ thuật chính

1.1 Kích thước vùng thử nghiệm (Rộng × Sâu × Cao): 1000 × 1000 × 1000 mm

1.2 Dung tích vùng thử nghiệm: 1000 Lít

1.3 Kích thước bên ngoài (Rộng × Sâu × Cao): 1560 × 1170 × 1950 mm

1.4 Dải nhiệt độ làm việc: -55 ~ 150℃

1.5 Độ dao động nhiệt độ: ±0.3℃

1.6 Độ phân giải cài đặt nhiệt độ: 0.1°C

1.7 Dải độ ẩm làm việc: 20 ~ 98% RH

1.8 Độ dao động độ ẩm:  ±2% RH

1.9 Độ phân giải cài đặt độ ẩm: 0.1% RH

1.10 Bộ điều khiển: Màn hình cảm ứng LCD 4.3” tích hợp bộ điều khiển PID kỹ thuật số

1.11 Chế độ vận hành: Cố định và Lập trình (Fix & Programmable).

1.12 Ghi dữ liệu thử nghiệm: Dữ liệu được lưu trữ trực tiếp trong bộ điều khiển và có thể xuất ra USB.

1.13 Điều khiển từ xa: Cho phép người dùng giám sát và điều khiển buồng thử nghiệm thông qua máy tính.

1.14 Nguồn điện: 380V, 3 pha, 8Kw

2. Hệ thống điều khiển

2.1 Bộ điều khiển nhiệt độ và độ ẩm: Bộ điều khiển nhiệt độ và độ ẩm là bộ điều khiển màn hình cảm ứng LCD. Chức năng PID của nó có thể tự động kiểm soát nhiệt độ và độ ẩm và hiệu chỉnh độ lệch. Bộ điều khiển cũng có thể lưu trữ dữ liệu thử nghiệm.

2.2 Ngôn ngữ điều khiển: Tiếng Anh, tiếng Trung và chữ số

2.3 Màn hình điều khiển

- Nhiệt độ và độ ẩm mục tiêu

- Nhiệt độ và độ ẩm thực tế

- Thời gian hoạt động

- Báo động

- Đường cong chương trình

- ……

2.4 Độ chính xác cài đặt

- Nhiệt độ: 0,1℃

- Độ ẩm: 0,1%RH

- Thời gian: 1 phút

2.5 Chế độ hoạt động:    Liên tục và có thể lập trình

2.6 Dung lượng lưu trữ chương trình

- Tối đa 180 chương trình

- Mỗi chương trình có tối đa 99 bước

- Mỗi bước có tối đa 59 giờ 59 phút

- Mỗi chương trình có thể được liên kết hoặc luân phiên với nhau

2.7 Cảm biến nhiệt độ: Cảm biến nhiệt độ Pt100

2.8 Cảm biến độ ẩm: Bộ phát hiện độ ẩm

2.9 Các bộ phận điều khiển khác

- Công tắc tơ AC SIEMENS;

- Rơ le OMRON;

- Cầu dao SIEMENS;

- ….

3. Ghi dữ liệu & Điều khiển từ xa: Dữ liệu thử nghiệm được lưu trữ trực tiếp trong bộ điều khiển, có thể xem ngay trên màn hình điều khiển và xuất ra USB để lưu trữ. Hỗ trợ giám sát và điều khiển buồng thử nghiệm từ máy tính.
4. Hệ thống gia nhiệt

4.1 Bộ điều khiển gia nhiệt sử dụng rơ-le bán dẫn (SSR – Solid State Relay) cho độ bền cao và phản hồi nhanh.

4.2 Bộ phận gia nhiệt: Thanh gia nhiệt bằng thép không gỉ có bảo vệ quá nhiệt

5. Hệ thống tạo ẩm/khử ẩm

5.1 Bộ tạo ẩm: Bộ tạo ẩm hơi nước kiểu nồi hơi tích hợp, tự động cấp nước và cảnh báo khi thiếu nước.

5.2 Chế độ tạo ẩm: Tạo ẩm bằng hơi nước (Steam Humidification).

5.3 Chế độ khử ẩm: Không khí ẩm được dẫn qua dàn lạnh, nơi hơi nước ngưng tụ lại tại điểm sương. Luồng khí đi qua theo dạng thẳng, ổn định (dòng khí tầng) giúp quá trình tách ẩm diễn ra nhanh và hiệu quả hơn.

5.4 Bình nước: Đặt trong ngăn kéo phía dưới

6. Cấu trúc buồng

6.1 Vật liệu bên ngoài: Thép không gỉ sơn tĩnh điện.

6.2 Vật liệu khu vực thử nghiệm: Tấm thép không gỉ SUS304 của BAO STEEL.

6.3 Vật liệu cách nhiệt: Bông thủy tinh siêu mịn

6.4 Cửa: Cửa ngoài đơn và cửa kính bên trong.

6.5 Gioăng cửa: Gioăng Silicon chịu nhiệt cao

6.6 Cửa sổ quan sát: Cửa sổ chân không có chức năng tự khử băng.

6.7 Đèn khu vực thử nghiệm: Đèn chống bám tuyết

6.8 Giá đỡ: 2 giá đỡ bằng thép không gỉ có thể điều chỉnh.

6.9 Cổng kết nối: Φ50 mm ở bên trái

6.10 Bánh xe: 4 bánh có khóa

6.11 Bình chứa nước: Bình chứa nước tích hợp trong ngăn kéo ở phía dưới

7. Hệ thống làm lạnh

7.1 Máy nén: 2 bộ Máy nén Emerson sản xuất tại Mỹ

7.2 Môi chất lạnh: Thân thiện môi trường

7.3 Chế độ làm mát: Làm mát bằng không khí

7.4 Bộ phận bay hơi: Bộ ngưng tụ bay hơi sản xuất trong nước

7.5 Bộ ngưng tụ : Bộ ngưng tụ sản xuất trong nước

7.6 Các bộ phận làm lạnh khác

- Van xả giãn nở

- Van điều khiển điện từ

- Bộ lọc sấy

8. Hệ thống tuần hoàn không khí

8.1 Quạt gió: Quạt hướng trục dài bằng thép không gỉ

8.2 Chế độ lưu thông không khí: Tuần hoàn không khí cưỡng bức và Cân bằng Nhiệt độ & Độ ẩm (BTHC), nghĩa là khi hệ thống làm lạnh hoạt động, nó sẽ điều khiển bộ gia nhiệt và độ ẩm dựa trên kết quả tính toán từ chức năng PID. Cuối cùng, trạng thái cân bằng sẽ đạt được.

8.3 Tuần hoàn không khí: Luồng khí được cấp từ đáy buồng thử và thoát ra qua quạt tuần hoàn, đảm bảo phân bố nhiệt độ và độ ẩm đồng đều trong toàn bộ không gian thử nghiệm.

9. Hệ thống đo lường
   9.1 Cảm biến nhiệt độ: Cảm biến Pt100.
   9.2 Cảm biến độ ẩm: Bộ truyền tín hiệu độ ẩm.
   9.3 Các bộ phận điều khiển khác: Contactor AC SIEMENS; Rơ-le OMRON; Aptomat SIEMENS.
10. Thiết bị an toàn

(1) Bảo vệ quá nhiệt

(2) Bảo vệ quá tải quạt

(3) Bảo vệ quá tải máy nén

(4) Bảo vệ ngắn mạch

(5) Bảo vệ tiếp đất

(6) Báo động thiếu nước

11. Điều kiện môi trường hoạt động

11.1 Nguồn điện: 380V, 3P, 8kW

11.2 Nhiệt độ môi trường: 5 ÷ 28℃

11.3 Độ ẩm môi trường: ≤ 85% RH
