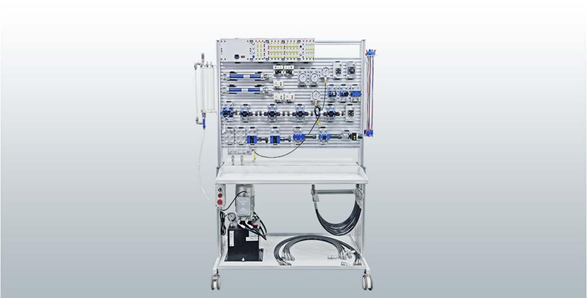

BỘ THÍ NGHIỆM ĐIỆN – THỦY LỰC NÂNG CAO

MSFH-A114 / MATSU; Xuất xứ: Trung Quốc

GIỚI THIỆU

• Đây là hệ thống đào tạo điện – thủy lực linh hoạt, sử dụng khung nhôm định hình kết hợp thép sơn tĩnh điện, có bánh xe di chuyển (có khóa).
• Áp dụng hệ thống lắp nhanh, cho phép gắn tất cả các phần tử theo mọi hướng không cần dụng cụ.
• Kết nối ống thủy lực bằng khớp nối nhanh tự kín, không rò rỉ:
• Lắp: chỉ cần đẩy đầu nối
• Tháo: kéo vòng lò xo bằng một tay
• Các module điện được lắp trên khung trên, dùng chung cho cả thủy lực và khí nén → đầu tư 1 lần, dùng 2 hệ.
• Có thể mở rộng với nhiều module → đào tạo từ cơ bản đến nâng cao.

NỘI DUNG ĐÀO TẠO

Cơ bản → trung cấp

• Cấu trúc và đặc tính hệ thống thủy lực
• Chức năng van thủy lực
• Ký hiệu thủy lực
• Đặc tính áp suất – lưu lượng của bộ nguồn
• Đo thời gian / áp suất / lưu lượng / tỷ số truyền khi xi lanh hoạt động
• Đặc tuyến van tiết lưu
• Đặc tuyến van tràn

Ứng dụng mạch

• Điều chỉnh tốc độ (inflow / outflow / bypass / 2 chiều)
• Mạch đảo chiều
• Mạch giữ (latch circuit)
• Mạch giảm áp
• Mạch điều áp 1–2–3 cấp
• Mạch xả tải

Nâng cao

• Mạch cân bằng
• Mạch chuyển tốc độ
• Mạch tuần tự
• Mạch đồng bộ
• Mạch chu kỳ tự động
• Mạch giữ áp
• Mạch giảm chấn
• Mạch liên động
• Điều khiển bằng relay thời gian (delay ON/OFF)
• Sử dụng cảm biến tiệm cận

CẤU HÌNH

1. Bàn thí nghiệm thủy lực (2 mặt)

• 8 thanh nhôm định hình (8 rãnh)
• Tấm lắp 2 mặt
• Mặt bàn thép (phẳng + lõm) tháo rời
• Đế thép 3mm đặt trạm bơm
• Bánh xe công nghiệp (2 có khóa), Ø100mm, tải 80kg/bánh
• Giá treo cáp
• Có thể tháo rời khung trên và bàn
• Kích thước: ~1210 x 710 x 1810 mm
• Trọng lượng: ~350 kg

2. Trạm nguồn thủy lực

• Ổ cắm điện 4 ngõ ra, 16A
• Bơm: bánh răng, áp max 10 MPa, 2.5 cc/vòng, 1400 rpm
• Motor: 220V, 0.75 kW
• Thùng dầu: 16L, có đo nhiệt độ + mức dầu
• Block phân phối + đồng hồ áp + van tràn
• Tủ điều khiển: núm xoay + nút khẩn cấp

3. Phụ kiện

• Dây điện an toàn 4mm (chịu 3kV, 20A)
• Khớp nối nhanh G1/4
• Bộ ống thủy lực + giá đỡ inox
• Bộ chia P/T
• Bộ dụng cụ đầy đủ
• Sách hướng dẫn (có sơ đồ đấu dây)

4. Module điện điều khiển

Nguồn

• Input: 100–240VAC
• Output: 24VDC – 4.5A

Module tín hiệu

• Công tắc + nút nhấn
• Tải: AC250V / DC30V

Module relay (2 bộ)

• Relay 4 tiếp điểm
• 24VDC
• Có đèn báo

Relay thời gian

• Delay ON/OFF
• 0–10s

CÁC PHẦN TỬ THỦY LỰC

Xi lanh

• 2 xi lanh 2 chiều
• Áp: 0.3 – 7 MPa
• Hành trình: 200 mm

Van áp suất

• Van tràn trực tiếp x2
• Van tràn pilot x1
• Van giảm áp x1

Van lưu lượng

• Van tiết lưu bù áp x2
• Van tiết lưu x1
• Van tiết lưu một chiều x1

Van một chiều

• Van một chiều
• Van một chiều pilot

Van đặc biệt

• Van trình tự
• Van khóa (isolator)

Van điện từ

• 4/3 (3 loại trung vị khác nhau)
• 4/2

Thiết bị đo & cảm biến

• Công tắc áp suất
• Công tắc hành trình trái/phải
• Cảm biến quang
• Cảm biến tiệm cận từ
• Cảm biến điện dung

Đồng hồ & chia dầu

• Đồng hồ áp (0–10 MPa)
• Bộ chia 4 cổng
• Bộ chia 6 cổng

Ống thủy lực

• 630 mm, 1000 mm, 1500 mm
• Có loại đo áp
• Có loại co 90°
• Áp max: 12 MPa

Phụ trợ

• Bình đo lưu lượng 2.5L
• Có van xả khí + chống tràn

GHI CHÚ

• Có thể mở rộng thêm module
• Hãng cung cấp hỗ trợ chọn cấu hình
• Thông số có thể thay đổi
