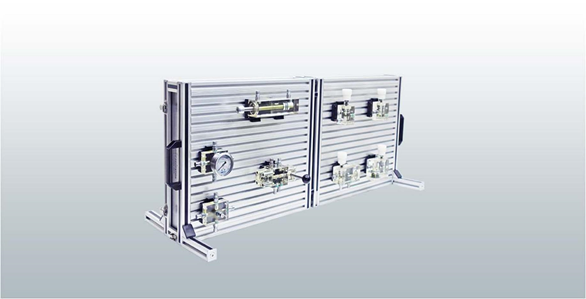

BỘ THÍ NGHIỆM THỦY LỰC TRONG SUỐT
Model: MSFH-T211 / MATSU – China
- Hệ thống di động này có khả năng mở rộng rất tốt cho nhiều điều kiện và chức năng đào tạo khác nhau.
Toàn bộ kết cấu nhỏ gọn, dễ di chuyển. Gần như có đầy đủ chức năng của bộ thí nghiệm dạng bàn nhưng với kích thước nhỏ hơn và chi phí thấp hơn. - Có thể thiết lập 4 kiểu bố trí thí nghiệm nhờ thiết kế linh hoạt. Hai tấm nhôm định hình có thể kết hợp theo nhiều cách:
lắp đứng, lắp ngang, lắp chồng hoặc lắp hai mặt. Đồng thời, tất cả các phần tử thủy lực có thể gắn bên trong hoặc bên ngoài nhờ đế lắp nhanh. - Các phần tử thủy lực sử dụng loại trong suốt, cho phép quan sát trực tiếp cấu tạo bên trong và dòng chảy dầu khi vận hành, cũng như chuyển động cơ học.
- Kết nối ống và thiết bị bằng khớp nối nhanh tự kín, không rò rỉ.
Thiết kế có khóa và lò xo giúp: - Lắp ống chỉ cần đẩy đầu nối cái
- Tháo ra chỉ cần kéo vòng lò xo bằng một tay
NỘI DUNG ĐÀO TẠO
- Hiểu cấu trúc và đặc tính hệ thống thủy lực
- Chức năng và cách sử dụng van điều khiển thủy lực
- Nhận biết và vẽ ký hiệu thủy lực
- Mạch điều chỉnh áp suất 1 cấp bằng van tràn
- Mạch giảm áp 1 cấp
- Mạch điều chỉnh tốc độ dòng vào bằng van tiết lưu
- Mạch điều chỉnh tốc độ dòng hồi
- Mạch điều chỉnh tiết lưu một chiều
- Mạch đảo chiều bằng van tay
- Mạch điều chỉnh tốc độ nối tiếp
- Mạch điều chỉnh tốc độ song song
- Mạch điều chỉnh tốc độ cả chiều đi và chiều về
CẤU HÌNH
- Bàn thí nghiệm
- Tay cầm x2
- Chân cao su x4
- Tấm nhôm định hình tháo rời (bước rãnh 25mm) x2
- Khóa cố định tấm
- Panel in sẵn x8
- Kích thước: ~240 x 460 x 600 mm
- Đóng gói tham khảo: 780 x 730 x 445 mm
- Trọng lượng: ~63 kg (full hệ thống)
- Bộ nguồn thủy lực (giảm ồn)
- Bơm: bơm bánh răng, áp suất 1 MPa, lưu lượng 4.5 L/phút, có van tràn
- Motor: 1 pha 220V, 80W, lắp ngang, độ ồn 40 dB/0.5m
- Thùng dầu: dạng trong suốt, có cửa châm dầu
- Block phân phối có cổng P/T, đồng hồ áp chống rung 0–1.6 MPa
- Tủ điều khiển nguồn + dây nguồn
- Kích thước: ~300 x 200 x 245 mm
- Phụ kiện
- Bộ khớp nối nhanh M12x1.25
- Sách hướng dẫn thí nghiệm
- Chân lắp đứng bằng nhôm
- Bình dầu thủy lực 5L (HDPE, không màu)
- Ống thủy lực trong suốt
- Bộ dụng cụ: kéo, tua vít, cờ lê, mỏ lết, lục giác…
CÁC PHẦN TỬ THỦY LỰC
- Van tay 4/3 (1 cái)
- Áp max: 1 MPa
- Điều khiển bằng tay gạt
- P, T, A, B đóng
- Lò xo hồi
- Thân acrylic trong suốt
- Xi lanh thủy lực 2 chiều (1 cái)
- Áp max: 0.8 MPa
- Hành trình: max 100 mm
- Thể tích làm việc: 85 ml
- Thân trong suốt
- Van tiết lưu bù áp (1 cái)
- Áp max: 1 MPa
- Lưu lượng định mức: 10 L/phút
- Điều chỉnh bằng tay
- Van tiết lưu (1 cái)
- Áp max: 1 MPa
- Lưu lượng: 10 L/phút
- Điều chỉnh bằng tay
- Van giảm áp pilot (1 cái)
- Áp max: 1 MPa
- Lưu lượng: 10 L/phút
- Có cổng điều khiển từ xa
- Van tràn trực tiếp (1 cái)
- Áp max: 1 MPa
- Lưu lượng: 10 L/phút
- Điều chỉnh tay
- Bộ chia + đồng hồ áp glycerin (1 cái)
- Dải áp: 0 – 1.6 MPa
- Đồng hồ Ø60 mm
- Chống rung
- 4 cổng phân phối
- Bộ chia 5 ngả (1 cái)
- Áp max: 1 MPa
- Thân trong suốt
CÁC KIỂU LẮP ĐẶT THÍ NGHIỆM
- Lắp ngang
- Lắp đứng
- Lắp chồng
GHI CHÚ
- Thông số có thể thay đổi mà không cần báo trước
