Máy đo lưu biến bê tông

Concrete Rheometer / China

1. Tổng quan

Mục đích của hướng dẫn này là giới thiệu lưu biến học, và giới thiệu máy đo lưu biến bê tông cầm tay và cách sử dụng nó để đánh giá tính năng của bê tông tươi. Giới thiệu ngắn gọn nguyên lý đo lưu biến của bê tông tươi và các thông số liên quan, giải thích ứng xử thixotropic của bê tông và cách đánh giá đặc tính quan trọng này. Hy vọng rằng độc giả sẽ nhận ra những lợi thế của việc sử dụng phương pháp lưu biến so với các phương pháp điều động thực nghiệm.

(Thixotropy là sự giảm độ nhớt thuận nghịch, đẳng nhiệt, phụ thuộc vào thời gian khi chất lỏng chịu ứng suất cắt hoặc tốc độ cắt tăng)

2. Hiểu được tầm quan trọng của các đặc tính của bê tông tươi

Bê tông là một loại vật liệu hỗn hợp dạng hạt, theo tỷ lệ của vật liệu được trộn, nó có đặc điểm trộn tươi và đông cứng khác nhau. Ngoài các đặc tính quan trọng của bê tông đã đông cứng về cường độ và độ bền, các đặc tính của hỗn hợp tươi cũng rất quan trọng đối với các ứng dụng đúc khác nhau. Đối với bất kỳ ứng dụng đổ nhất định nào, bê tông tươi phải chảy theo một cách nhất định để lấp đầy khuôn, bao bọc tất cả các thanh thép và các vật liệu chèn khác, và tạo ra một kết cấu dày đặc.

Về cơ bản, hiệu suất của bê tông tươi có thể được mô tả bằng hai đặc điểm khác nhau: khả năng chống chảy và hiệu suất chảy. Nếu bê tông chảy quá nhanh sẽ dễ xảy ra hiện tượng tách lớp, nếu chảy quá chậm sẽ làm tăng khó khăn trong thao tác đổ và ảnh hưởng đến hiệu quả đổ cuối cùng. Vì vậy, đối với các ứng dụng khác nhau, việc thiết kế hỗn hợp bê tông tương ứng để thu được hiệu quả tốt nhất có ý nghĩa rất lớn. Nhưng làm thế nào để chúng ta đạt được các đặc tính cần thiết ?

Phương pháp được sử dụng rộng rãi nhất để kiểm tra các đặc tính của bê tông mới trộn là đo độ sụt của bê tông bằng nón có độ sụt tiêu chuẩn. Giá trị độ sụt mô tả khả năng biến dạng của bê tông dưới tác dụng của trọng lực. Tuy nhiên, việc kiểm tra độ sụt ngày càng quan trọng đối với nhiều loại bê tông mới là không phù hợp. Vật liệu mới và tỷ lệ cấp phối làm tăng khó khăn trong việc xác định tính khả thi của bê tông, có thể dẫn đến kết quả thử nghiệm độ sụt không chính xác. Có một số phương pháp kiểm tra bê tông và khả năng làm việc khác, hầu hết đều cung cấp kết quả đơn điểm và không thể mô tả chính xác các đặc tính tổng thể và khả năng làm việc của bê tông tươi cần thiết để phân tích các quy trình đúc khác nhau.

Hai là sử dụng phép đo lưu biến. Lưu biến học là khoa học nghiên cứu sự chảy và biến dạng của chất lỏng (chất lỏng hoặc chất rắn "mềm") dưới tác dụng của ngoại lực. Nguyên tắc cơ bản của phép đo lưu biến là làm biến dạng vật liệu lỏng một cách có kiểm soát đồng thời ghi lại khả năng chống biến dạng của vật liệu.

3. Cấu trúc máy đo

Đáp ứng nhu cầu của ngành và vượt qua những hạn chế của các phương pháp kiểm tra khả năng làm việc ngày nay. Nghiên cứu và phát triển một máy đo lưu biến bê tông cầm tay, một người có thể hoàn thành các hoạt động xử lý, lắp đặt, kiểm tra, thử nghiệm đều được tự động hóa, có thể hoàn thành trong vòng 60 giây.

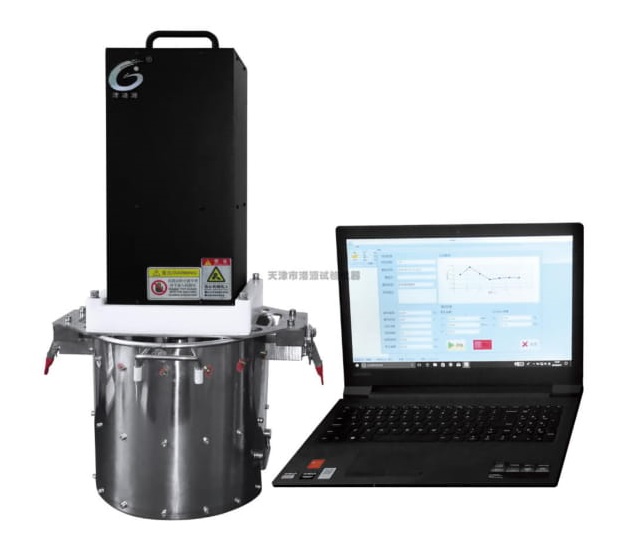

Máy đo lưu biến bê tông di động sử dụng cấu trúc hình trụ đồng tâm, bao gồm hình trụ bên ngoài làm bình chứa và kết cấu bốn cánh. Hình trụ quay bên trong

4. Tính năng sản phẩm và ưu điểm của máy đo lưu biến MCMR

Máy đo lưu biến bê tông cầm tay cung cấp một phương pháp khoa học để kiểm tra tính khả thi của bê tông, có thể được sử dụng trong mọi lĩnh vực sản xuất và xây dựng bê tông. Nó có thể được sử dụng trong nghiên cứu khoa học, xác định tỷ lệ vật liệu cụ thể, kiểm soát chất lượng sản xuất và các lĩnh vực khác. Người sử dụng bao gồm nhân viên nghiên cứu khoa học, tổ chức thí nghiệm, nhà sản xuất, nhà cung cấp vật liệu và thậm chí cả nhân viên xây dựng, nó rất thích hợp để sử dụng trên công trường. Các tính năng và ưu điểm sản phẩm của nó như sau:

• Có thể di chuyển, thích hợp cho các địa điểm thử nghiệm khác nhau

• Bền chặt

• Chi phí thấp, đa chức năng

• Thử nghiệm nhanh và chính xác

• Vận hành đơn giản và tự động hóa

• Xác định tốt hơn các vật liệu và khả năng làm việc

• Cải thiện chất lượng và hiệu suất bê tông

• Cải thiện năng suất của công nhân

• Đẩy nhanh việc quảng bá và sử dụng các vật liệu mới hiệu quả cao

5. Các thông số kỹ thuật của máy đo lưu biến

• Đo từ độ sụt thấp đến vữa bê tông tự đông kết (độ sụt tối thiểu: độ sụt của bê tông không được nhỏ hơn 50mm, tốt nhất là trên 75mm, nếu không, bê tông sẽ quá cứng và kết quả thí nghiệm bằng dụng cụ sẽ kém).

• Kích thước tối đa danh nghĩa của tổng hợp: 5-35mm (tùy chỉnh đặc biệt, tối đa có thể là 45mm)

• Tốc độ có thể điều khiển, tốc độ cánh quạt: 0,001 rps – 1,0 rps

• Cánh quạt có thể thay thế, đường kính lưỡi 125mm, chiều cao lưỡi 125mm

• Phạm vi kiểm tra mô-men xoắn: 0,01 Nm - 50 Nm, độ chính xác 0,1%

• Loại động cơ: Động cơ servo

• Mô men xoắn tối thiểu: 0,001 Nm

• Mô-men xoắn cực đại: 90 Nm, không quá 2 giây

• Mô-men xoắn cực đại liên tục: 32 Nm

• Nguồn điện: AC 220-240 V, 400W

• Có thể thực hiện kiểm tra tăng trưởng ứng suất và kiểm tra đường cong lưu biến động

• Phần mềm điều khiển máy đo lưu biến, tự động thu thập dữ liệu, tính toán các thông số lưu biến Bingham — ứng suất và độ nhớt dẻo, vẽ đường cong và lưu trữ kết quả thử nghiệm.

• Thông thường quá trình kiểm tra thực tế của máy đo lưu biến chỉ mất 1 phút

6. Các phụ kiện tùy chọn

Thử nghiệm các tùy chọn đặt hàng bình chứa và cánh quạt:

* Nếu không có quy cách cụ thể khi đặt hàng sẽ cung cấp theo cấu hình tiêu chuẩn (kích thước tổng hợp tối đa 20mm)
