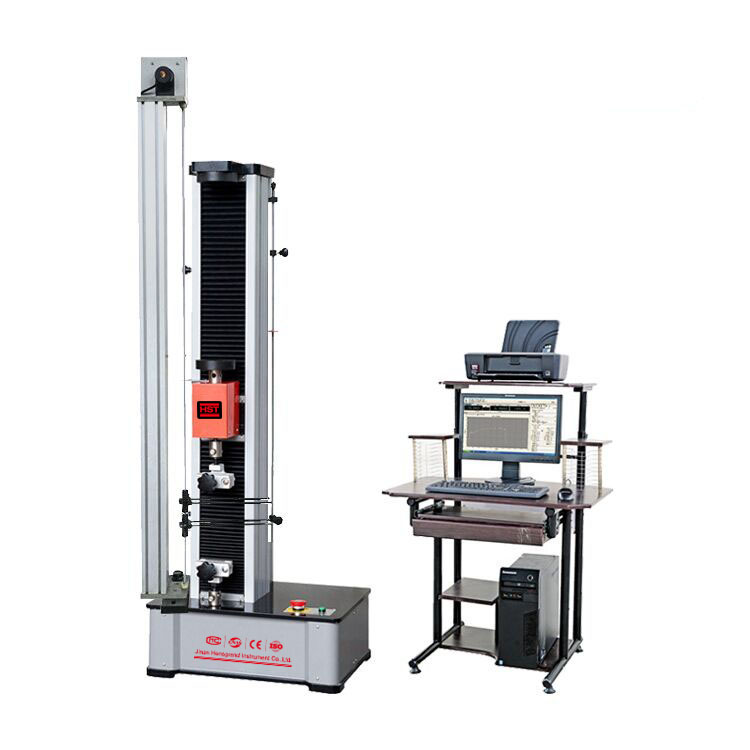

Máy đo lực kéo đứt và độ giãn dài của nhựa
(Máy thử vạn năng điện tử điều khiển bằng máy tính, loại một cột)
Model: WDW-2E; HST - China
1. Giới thiệu
Máy kiểm tra cơ điện dòng WDW cung cấp thử nghiệm vòng kín lực, chuyển vị hoặc biến dạng trong độ căng, nén, uốn, cắt, xé và bong tróc, v.v. Máy có thể được trang bị nhiều loại phụ kiện bao gồm: tay nắm, đồ đạc, khung nén, tủ nhiệt và máy đo độ giãn bao gồm tất cả các ứng dụng liên quan như thử nghiệm cao su, nhựa, lá, màng, dệt, chất kết dính, giấy, thực phẩm, bọt, gỗ, dây điện hoặc các mẫu kim loại hoặc phi kim loại khác và các thành phần y tế, điện tử và các thành phần khác. Các khung tải được xây dựng cứng nhắc, mang lại độ cứng dọc trục và bên vượt trội.
2. Phạm vi ứng dụng: Thiết bị đáp ứng hoặc vượt các tiêu chuẩn sau: ASTM E4, ISO7500-1, EN 10002-2, BS1610, DIN 51221. Đo biến dạng đáp ứng hoặc vượt các tiêu chuẩn sau: ASTM E83, ISO 9513, BS 3846, EN 10002-4. An toàn: Thiết bị này tuân thủ tất cả các Chỉ thị An toàn và Sức khỏe CE Châu Âu có liên quan EN 50081-1, 580081-1, 73/23/EEC, EN 61010-1
2.1 Nhựa/compozit cứng và gia cố:
EN ISO 6259 - phần 1/2/3 Xác định đặc tính kéo của ống nhựa nhiệt dẻo;
EN ISO 527-1 - phần 1/2/3 Xác định đặc tính kéo trên nhựa;
ASTM D638 Phương pháp thử nghiệm tiêu chuẩn về tính chất kéo của nhựa;
ISO 604 Nhựa - xác định tính chất nén
ASTM D695-Nhựa: Phương pháp thử tiêu chuẩn về đặc tính nén của nhựa cứng;
EN ISO 9969 Xác định độ cứng vòng trên ống nhựa nhiệt dẻo;
ISO 14125 Đặc tính uốn của vật liệu tổng hợp nhựa cốt sợi;
ASTM D3846 Phương pháp thử nghiệm tiêu chuẩn về độ bền cắt trong mặt phẳng của nhựa gia cố;
EN ISO 13968 Hệ thống đường ống và ống dẫn nhựa - Ống nhựa nhiệt dẻo-Xác định độ linh hoạt của vòng;
EN ISO 844 Xác định đặc tính nén;
2.2 Vải địa kỹ thuật:
BS EN ISO 10319 Vải địa kỹ thuật - Thử độ bền kéo trên chiều rộng;
ASTM D3950 Thông số kỹ thuật tiêu chuẩn cho dây đai, phi kim loại (và các phương pháp nối);
JBT 8521(EN 1492-2): Dây cáp dệt. Sự an toàn. Dây treo tròn làm từ sợi nhân tạo dùng cho mục đích thông dụng;
ASTM D 6775-02 Phương pháp thử nghiệm tiêu chuẩn về độ bền đứt và độ giãn dài của vải dệt, băng và vật liệu bện;
3. Các đặc tính cơ học
Phần máy chủ
3.1 Áp dụng cấu trúc cột đơn, phía dưới để kéo, phía trên để nén, đôi không gian. Dầm ít nâng hơn, nhẹ nhưng cứng.
3.2 Sử dụng ổ vít bi, nhận ra không có khe hở truyền động, đảm bảo kiểm soát chính xác lực kiểm tra và tốc độ biến dạng.
3.3 Tấm chắn có cơ chế giới hạn dùng để kiểm soát phạm vi di chuyển của chùm tia, nhằm tránh hư hỏng cảm biến do khoảng cách di chuyển quá lớn;
3.4 Bàn, dầm chuyển động được làm bằng thép tấm gia công chính xác chất lượng cao, không những giảm rung được tạo ra bởi vết nứt của mẫu vật mà còn cải thiện độ cứng.
3.5 Đuôi động cơ hướng lên trên, phía trên bề mặt làm việc, thiết kế này khiến không gian phía dưới bộ phận chính bị thu hẹp, toàn bộ máy phối hợp tốt hơn và dễ dàng tỏa nhiệt do quay động cơ tạo ra, kéo dài tuổi thọ các bộ phận điện.
3.6 Ba cột định hướng bắt buộc, làm cho độ cứng của thiết bị chính được cải thiện nhiều, để đảm bảo hơn nữa khả năng lặp lại của phép đo.
3.7 Áp dụng cách lắp đặt tay cầm kiểu bu lông, giúp việc thay thế tay cầm dễ dàng hơn
