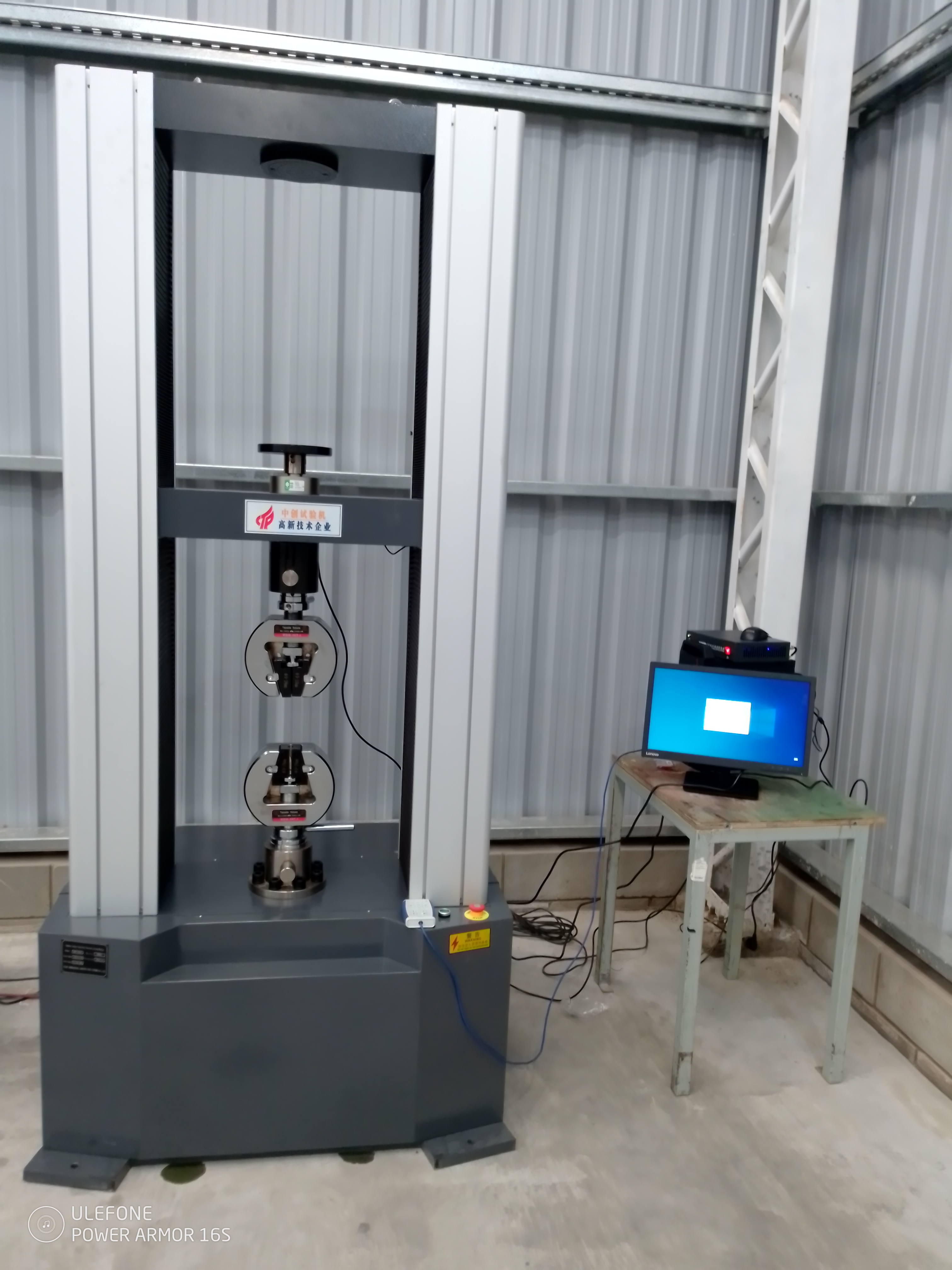

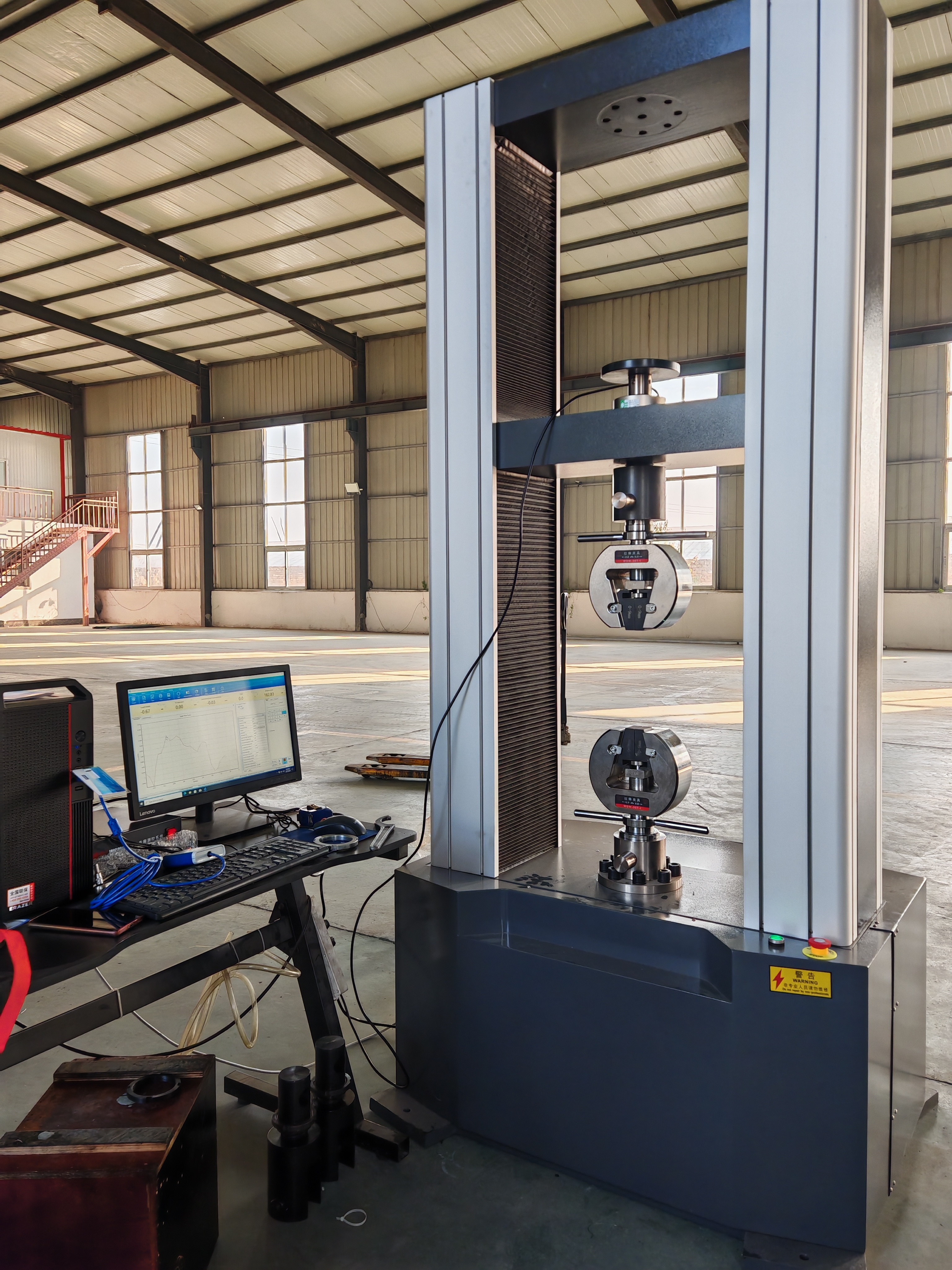

Máy thử kéo nén vạn năng loại điện tử, điều khiển bằng máy tính.
Model: WDW-200MS; Zhongchuang - China
Ứng dụng:
Hệ thống kiểm tra điện tử đa năng điều khiển bằng máy tính được thiết kế theo tiêu chuẩn ASTM, ISO, DIN, EN, v.v. Thích hợp cho các thử nghiệm kéo, nén, uốn, cắt, xé, bóc của nhiều loại vật liệu kim loại và phi kim loại. Được trang bị hệ thống máy tính và máy in, với đồ họa, hiển thị kết quả kiểm tra, xử lý dữ liệu và chức năng in.
Máy này được sử dụng rộng rãi trong các ngành công nghiệp như vật liệu composite, cao su và nhựa, kỹ thuật xây dựng, các viện kiểm nghiệm, trường đại học và cao đẳng, v.v.
Tiêu chuẩn áp dụng:
* Với vật liệu Kim loại
ASTM E8 Tiêu chuẩn Phương pháp Thử nghiệm Kéo của Vật liệu Kim loại;
ISO 6892 Vật liệu kim loại — Thử kéo — Phương pháp thử ở nhiệt độ môi trường;
BS EN 10002-1 Xác định các đặc tính kéo của kim loại;
BS EN 10002-5: Vật liệu kim loại — Phần 5: Phương pháp thử ở nhiệt độ cao;
ASTM E21: Tiêu chuẩn Phương pháp Thử nghiệm Kéo của Vật liệu Kim loại ở Nhiệt độ Cao;
IS0 783: Vật liệu kim loại - Thử kéo ở nhiệt độ cao;
EN ISO 7438 Xác định thử uốn kim loại;
ASTM F606: Phương pháp thử tiêu chuẩn để xác định tính chất cơ học của ốc vít ren ngoài và ren trong, vòng đệm, bộ chỉ thị lực kéo trực tiếp và đinh tán;
ISO 14589: Đinh tán mù - Thử cơ học;
SAE J429: Yêu cầu về cơ học và vật liệu đối với ốc vít ren ngoài;
* Nhựa/composite cứng và gia cường:
EN ISO 6259- phần 1/2/3 Xác định tính chất kéo của ống nhựa nhiệt dẻo;
EN ISO 527-1- phần 1/2/3 Xác định tính chất kéo của nhựa;
ASTM D638 Phương pháp thử tiêu chuẩn về tính chất kéo của nhựa
ISO 604 Nhựa - Xác định tính chất nén
ASTM D695 Nhựa - Phương pháp thử tiêu chuẩn về tính chất nén của nhựa cứng
EN ISO 9969 Xác định độ cứng vòng trên ống nhựa nhiệt dẻo;
ISO 14125 Tính chất uốn của vật liệu composite nhựa gia cường sợi
ASTM D3846 Phương pháp thử tiêu chuẩn về độ bền cắt trong mặt phẳng của nhựa gia cường;
EN ISO 13968 Hệ thống ống và ống dẫn bằng nhựa - Ống nhựa nhiệt dẻo - Xác định độ mềm dẻo của vòng; EN ISO 844 Xác định tính chất nén;
* Cao su:
ISO 37 Cao su, lưu hóa hoặc nhiệt dẻo - Xác định tính chất ứng suất-biến dạng khi kéo;
* Vải địa kỹ thuật
BS EN ISO 10319 Vải địa kỹ thuật —Thử kéo trên bề rộng;
ASTM D3950 về Dây đai, Phi kim loại (và Phương pháp Nối);
JBT 8521 (EN 1492-2): Dây đai dệt. An toàn. Dây đai tròn, làm bằng sợi nhân tạo, dùng cho mục đích chung
ASTM D6775-02 Phương pháp thử nghiệm tiêu chuẩn về độ bền đứt và độ giãn dài của dây đai dệt, băng và vật liệu bện;

Thông số kỹ thuật chính
Model WDW-200kN
Kiểu máy kiểm tra: Điều khiển bằng máy tính và kiểu hai cột
Tải trọng 200kN (20T)
Lực kiểm tra: Điều chỉnh tốc độ vô cấp
Phạm vi đo: 2%—100%FS
Độ chính xác của lực kiểm tra: ±1%
Độ phân giải dịch chuyển: 0,01 mm
Phạm vi điều khiển tốc độ dịch chuyển: 0,05-300mm/phút
Độ chính xác của tốc độ dịch chuyển: ±1%
Cấp độ máy kiểm tra: Cấp độ 1
Chiều rộng không gian kiểm tra: 500mm
Không gian kiểm tra: 600mm (Có thể tùy chỉnh)
Đệm nén: Φ150mm
Kích thước: 916*640*2407 mm
Nguồn điện: 220V, 50Hz (Có thể tùy chỉnh)
Công suất: 3KW
Tổng trọng lượng: Khoảng 1200 kg
* Cung cấp bao gồm:
Máy chính có khung đỡ sàn cứng: 1 bộ
Gá kéo giãn nêm phù hợp với vật liệu kim loại và vật liệu composite: 1 bộ
Hàm kẹp phẳng 0-9mm 9-18mm 18-27mm: 2 cái
Hàm kẹp tròn φ4-9mm Φ9-18mm; φ18-27mm: 2 cái
Mặt bàn nén Φ150mm (có thể tùy chỉnh): 1 cái
Cảm biến lực có độ chính xác cao, hiệu chuẩn theo ASTME4, ISO7500-1, EN 10002-2, BS1610, DIN51221: 1 cái
Động cơ servo AC và hệ thống servo AC với hiệu suất ổn định và độ ồn thấp (Tùy chọn Panasonic): 1 bộ
Bộ điều khiển vòng kín hoàn toàn cho phép điều khiển vòng kín hoàn toàn lực, chuyển vị và biến dạng: 1 bộ
Hộp điều khiển bằng tay dùng để điều khiển thủ công việc nâng hạ dầm ngang: 1 cái
Phần mềm kiểm tra bằng tiếng Anh: 1 bộ
Máy tính Lenovo hoặc các thương hiệu khác: 1 bộ
Máy in phun HP: 1 bộ
* Mô tả chức năng (Bảng điều khiển kiểm tra sẽ được cập nhật theo thời gian thực và có thể tùy chỉnh bằng phiên bản tiếng Anh)
- Tự động dừng: Sau khi mẫu bị gãy, dầm di chuyển sẽ tự động dừng.
- Chuyển đổi thủ công: Dải đo sẽ tự động chuyển đổi theo kích thước tải để đảm bảo độ chính xác của dữ liệu đo.
- Lưu trữ điều kiện mẫu: Dữ liệu kiểm soát thử nghiệm và điều kiện mẫu có thể được tạo thành các mô-đun để tạo điều kiện cho số lượng lớn các thử nghiệm.
- Truyền tự động: Trong quá trình thử nghiệm, tốc độ di chuyển của chùm tia có thể được tự động thay đổi theo quy trình cài đặt sẵn hoặc có thể được thay đổi thủ công.
- Hiệu chuẩn tự động: Hệ thống tự động hiệu chuẩn độ chính xác của chỉ thị.
- Lưu tự động: Dữ liệu thử nghiệm và đường cong được tự động lưu sau khi thử nghiệm.
- Quy trình thử nghiệm: Quá trình thử nghiệm, đo lường, hiển thị và phân tích đều được thực hiện bằng máy tính.
- Thử nghiệm theo lô: Đối với các thông số giống nhau của mẫu thử, việc cài đặt có thể thực hiện tuần tự.
- Phần mềm thử nghiệm: Giao diện người dùng WINDOWS song ngữ Trung – Anh, có hướng dẫn menu, thao tác bằng chuột.
- Phương pháp hiển thị: Dữ liệu và đồ thị được hiển thị động trong quá trình thử nghiệm.
- Duyệt đồ thị: Sau khi thử nghiệm, đồ thị có thể được phân tích lại, và bất kỳ điểm nào trên đồ thị tương ứng với dữ liệu thử nghiệm đều có thể được xác định bằng chuột.
- Lựa chọn đồ thị: Có thể chọn hiển thị và in các đồ thị ứng suất – biến dạng, lực – chuyển vị, lực – thời gian, chuyển vị – thời gian theo nhu cầu.
- Báo cáo thử nghiệm: Báo cáo thử nghiệm có thể được soạn thảo và in theo định dạng yêu cầu của người dùng.
- Bảo vệ giới hạn: Có bảo vệ giới hạn cơ khí và điều khiển bằng chương trình.
- Bảo vệ quá tải: Khi tải vượt quá mức tối đa 3–5% so với thông số đã lưu, máy sẽ dừng tự động.
- Chế độ tự động và thủ công đều có thể được sử dụng để thu được kết quả thử nghiệm, tự động lập báo cáo, giúp quá trình phân tích dữ liệu trở nên dễ dàng hơn.
- Phần mềm hỗ trợ tất cả các tiêu chuẩn thử nghiệm phổ biến: ISO, ASTM, BS EN, DIN, JIS, GB, v.v. Người dùng có thể chỉnh sửa và thêm các tiêu chuẩn cũng như phương pháp thử nghiệm riêng.
* Điều kiện môi trường làm việc
   - Phạm vi nhiệt độ môi trường: 10℃–35℃. Nếu có yêu cầu đặc biệt, nhiệt độ thử nghiệm nên là 23℃ ± 5℃.
   - Đặt trên nền móng vững chắc.
   - Môi trường sạch, không có rung động.
   - Không có nhiễu điện từ mạnh xung quanh.
   - Biến động điện áp nguồn không được vượt quá ±10%.
