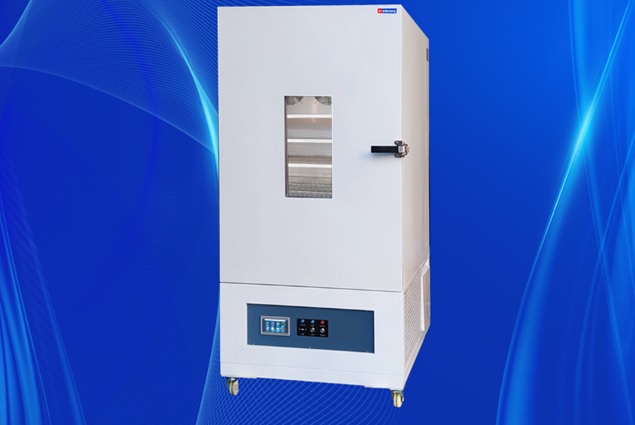

Tủ ổn định nhiệt độ và độ ẩm

Model: HWS-PH010, hiệu: Matsu, xuất xứ: Trung Quốc

1. Thông số kỹ thuật chính

1.1 Kích thước vùng thử nghiệm (Rộng × Sâu × Cao): 900 × 850 × 1300 mm

1.2 Dung tích vùng thử nghiệm: 1000 Lít

1.3 Kích thước bên ngoài (Rộng × Sâu × Cao): 1310 × 980 × 1950 mm

1.4 Dải nhiệt độ làm việc: 0 ~ 100℃

1.5 Độ dao động nhiệt độ: ±0.5℃

1.6 Dải độ ẩm làm việc: 20 ~ 98% RH

1.7 Độ dao động độ ẩm:  ±2% RH

1.8 Bộ điều khiển: Màn hình cảm ứng LCD 4.3 inch

1.9 Chế độ hoạt động: Cố định và lập trình được

1.10 Ghi dữ liệu thử nghiệm: Cổng USB để tải dữ liệu thử nghiệm đã lưu

1.11 Điều khiển từ xa: Giám sát và điều khiển qua máy tính hoặc điện thoại

1.12 Nguồn điện: 220V±22V, 1 pha, 4Kw

2. Hệ thống gia nhiệt

2.1 Bộ phận điều khiển nhiệt: Rơ-le bán dẫn (SSR)

2.2 Bộ phận gia nhiệt: Thanh gia nhiệt bằng thép không gỉ có bảo vệ quá nhiệt

3. Hệ thống tạo ẩm/hút ẩm

3.1 Bộ tạo ẩm: Bộ tạo ẩm hơi nước kiểu nồi hơi tích hợp, tự động cấp nước và cảnh báo khi thiếu nước.

3.2 Chế độ tạo ẩm: Tạo ẩm bằng hơi nước (Steam Humidification).

3.3 Chế độ khử ẩm: Không khí ẩm được dẫn qua dàn lạnh, nơi hơi nước ngưng tụ lại tại điểm sương. Luồng khí đi qua theo dạng thẳng, ổn định (dòng khí tầng) giúp quá trình tách ẩm diễn ra nhanh và hiệu quả hơn.

3.4 Bình nước: Đặt trong ngăn kéo phía dưới

4. Cấu trúc buồng

4.1 Vật liệu bên ngoài: Thép tấm SPCC sơn tĩnh điện

4.2 Vật liệu vùng thử nghiệm: Thép không gỉ SUS304

4.3 Vật liệu cách nhiệt: Bông thủy tinh siêu mịn

4.4 Cửa: Cửa đơn, tay cầm phẳng

4.5 Gioăng cửa: Gioăng Silicon chịu nhiệt cao

4.6 Cửa sổ quan sát: Cửa sổ xem rã đông tự động

4.7 Đèn khu vực thử nghiệm: Đèn chống bám tuyết

4.8 Kệ, giá đỡ: 3 kệ thép không gỉ được cấp theo, có thể điều chỉnh độ cao giữa các kệ; Có 8 vị trị đặt kệ, khoảng cách giữ các kệ là 43mm

4.9 Cổng kết nối: Φ50 mm ở bên trái

4.10 Bánh xe: 4 bánh có khóa

4.11 Bình chứa nước: Bình chứa nước tích hợp trong ngăn kéo ở phía dưới

5. Hệ thống làm lạnh

5.1 Máy nén: Máy nén kín hoàn toàn SECOP sản xuất tại Đức

5.2 Môi chất lạnh: Thân thiện môi trường

5.3 Phương pháp làm mát: Làm mát bằng không khí

5.4 Bộ phận bay hơi: Bộ ngưng tụ bay hơi sản xuất trong nước

5.5 Bộ ngưng tụ : Bộ ngưng tụ sản xuất trong nước

5.6 Các bộ phận làm lạnh khác

- Van xả giãn nở

- Van điều khiển điện từ

- Bộ lọc sấy

- Bộ điều khiển áp suất

6. Hệ thống lưu thông không khí

6.1 Quạt gió: Quạt hướng trục dài bằng thép không gỉ

6.2 Chế độ lưu thông không khí: Tuần hoàn không khí cưỡng bức và Cân bằng Nhiệt độ & Độ ẩm (BTHC), nghĩa là khi hệ thống làm lạnh hoạt động, nó sẽ điều khiển bộ gia nhiệt và độ ẩm dựa trên kết quả tính toán từ chức năng PID. Cuối cùng, trạng thái cân bằng sẽ đạt được.

6.3 Tuần hoàn không khí: Luồng khí được cấp từ đáy buồng thử và thoát ra qua quạt tuần hoàn, đảm bảo phân bố nhiệt độ và độ ẩm đồng đều trong toàn bộ không gian thử nghiệm.”

7. Hệ thống điều khiển

7.1 Bộ điều khiển nhiệt độ và độ ẩm: Bộ điều khiển nhiệt độ và độ ẩm là bộ điều khiển màn hình cảm ứng LCD. Chức năng PID của nó có thể tự động kiểm soát nhiệt độ và độ ẩm và hiệu chỉnh độ lệch. Bộ điều khiển cũng có thể lưu trữ dữ liệu thử nghiệm.

7.2 Ngôn ngữ điều khiển: Tiếng Anh, tiếng Trung và chữ số

7.3 Màn hình điều khiển

- Nhiệt độ và độ ẩm mục tiêu

- Nhiệt độ và độ ẩm thực tế

- Thời gian hoạt động

- Báo động

- Đường cong chương trình

- ……

7.4 Độ chính xác cài đặt

- Nhiệt độ: 0,1℃

- Độ ẩm: 0,1%RH

- Thời gian: 1 phút

7.5 Chế độ hoạt động:    Liên tục và có thể lập trình

7.6 Chức năng lập trình

- Tối đa 180 chương trình

- Mỗi chương trình có tối đa 99 bước

- Mỗi bước có tối đa 59 giờ 59 phút

- Mỗi chương trình có thể được liên kết hoặc luân phiên với nhau

8. Hệ thống ghi dữ liệu & điều khiển từ xa

- Dữ liệu thử nghiệm có thể được tải xuống USB

- Người dùng có thể theo dõi và điều khiển buồng trên máy tính thông qua USB hoặc LAN.

9. Hệ thống đo lường

9.1 Cảm biến nhiệt độ: Cảm biến nhiệt độ Pt100

9.2 Cảm biến độ ẩm: Bộ phát hiện độ ẩm

9.3 Các bộ phận điều khiển khác

- Công tắc tơ AC SIEMENS;

- Rơ le OMRON;

- Cầu dao Delixi;

- ….

10. Thiết bị an toàn

(1) Bảo vệ quá nhiệt

(2) Bảo vệ quá tải quạt

(3) Bảo vệ quá tải máy nén

(4) Bảo vệ ngắn mạch

(5) Bảo vệ tiếp đất

(6) Báo động thiếu nước

11. Điều kiện môi trường hoạt động

11.1 Nguồn điện: AC 220V±22V, 1P, 4kW

11.2 Nhiệt độ môi trường: 5 ÷ 28℃

11.3 Độ ẩm môi trường: ≤ 85% RH
