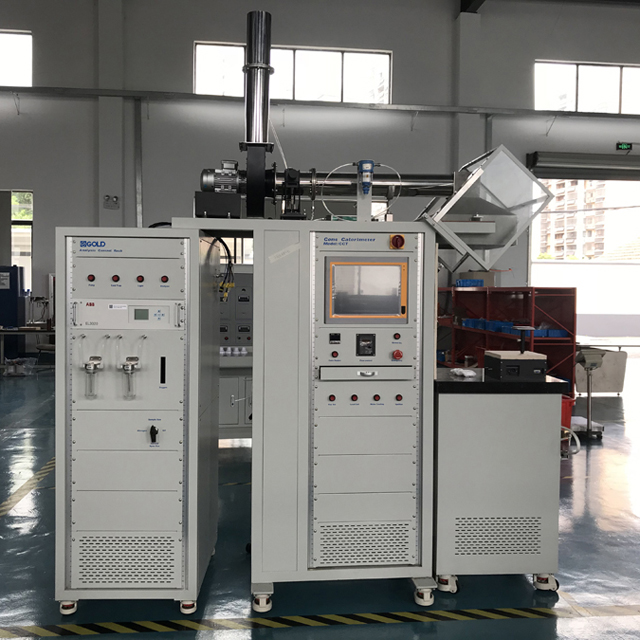

Nhiệt lượng kế hình nón (ISO 5660, ASTM E1354, BS 476-1)

Model: GD-ISO5660M; Gold – China

Xuất xứ: Trung Quốc

Tiêu chuẩn:

ISO 5660: Phản ứng với các thử nghiệm cháy - Giải phóng nhiệt, tạo khói và tỷ lệ tổn thất khối lượng

ASTM E 1354: Phương pháp thử tiêu chuẩn đối với tỷ lệ thoát nhiệt và khói có thể nhìn thấy được đối với vật liệu và sản phẩm sử dụng nhiệt lượng kế tiêu thụ oxy

BS 476 Part 15: Thử lửa trên vật liệu xây dựng và kết cấu - Phương pháp đo tốc độ tỏa nhiệt của sản phẩm

Giới thiệu:

Nhiệt lượng kế hình nón đo tốc độ tỏa nhiệt (H.R.R), nhả khói, thời gian bắt lửa, tiêu thụ oxy, tạo carbon monoxide và carbon dioxide và tỷ lệ hao hụt khối lượng khi mẫu tiếp xúc với nguồn của bộ gia nhiệt hình nón

Những đặc điểm chính:

1. Nhiệt lượng kế hình nón với tủ phân tích di động, có thể được kết nối với hệ thống kiểm tra tốc độ tỏa nhiệt lớn như ISO 9705, EN 13823, v.v., tuân thủ các tiêu chuẩn kiểm tra ISO 5660, ASTM E1354, BS 476 Part 15, v.v.
2. Thân máy thử nghiệm tích hợp và tủ phân tích 19 inch, máy tính nhúng màn hình cảm ứng PC 15 inch, để kiểm soát toàn bộ và thử nghiệm tự động.
3. Máy sưởi hình nón công suất định mức 5000 W, sản lượng nhiệt 0 ~ 100 kW / m², sử dụng bộ điều khiển nhiệt độ PID, trong khi hình nón bức xạ có thể nằm ngang hoặc dọc.
4. Chiếu vào phần trung tâm của bề mặt mẫu khoảng 50 x 50 mm, bức xạ tại tâm sai lệch không quá 2%.
5. Phạm vi cân mẫu 0 ~ 3000g; độ chính xác: 0,1g.
6. Auto Split Shutter tự động mở để truyền bức xạ tới mẫu.
7. Máy phân tích oxy thuận từ ABB EL3020, sử dụng phương pháp biến đổi thuận từ để đo nồng độ oxy trong khí. Khoảng nồng độ từ 0-25%.
8. Phân tích mật độ khói bằng hệ thống laser, hệ thống bao gồm một laser He Ne 0,5mW, đầu báo chính và đầu báo phụ.
9. Hệ thống xả bao gồm quạt, nắp thu khói, ống xả và đồng hồ đo lưu lượng tấm lỗ, v.v. Tốc độ dòng chảy của quạt hút 0 ~ 50g / s, độ chính xác 0,1g / s.
10. Bộ lấy mẫu vòng đã được lắp đặt từ tủ hút khói ở kích thước 685 mm, với 12 lỗ.
11. Tốc độ dòng khí thải phải được xác định bằng cách đo chênh lệch áp suất trên cả hai mặt của lỗ cạnh nhọn phía trên quạt 350 mm, đường kính trong của tấm lỗ cạnh nhọn là 57 mm + 1 mm.
12. Hệ thống lấy mẫu khí ABB SCC-S bao gồm bơm lấy mẫu, bộ lọc, bẫy lạnh, xả nước thải, bộ lọc nước và bộ lọc CO₂;
13. Hệ thống làm mát nước di động không cần hệ thống nước và hệ thống ống nước khi sử dụng đồng hồ Nhiệt lưu (đối với ISO 5660).
14. Để hiệu chỉnh đáp ứng của toàn bộ hệ thống thử nghiệm, người ta sử dụng một đầu đốt hiệu chuẩn bằng đồng mở vuông, dùng để đo giá trị của hệ số C.
15. Hệ thống thu thập dữ liệu có thể ghi lại máy phân tích oxy, đồng hồ đo lỗ, cặp nhiệt điện và các dụng cụ khác của đầu ra

Dữ liệu thử nghiệm:

1. Thông lượng nhiệt, đơn vị: kW/m²
2. Tốc độ dòng ống xả, đơn vị: l/s
3. Hệ số C, đơn vị: 1 / kg.m.K
4. Thời gian bắt lửa và thời gian dập tắt, đơn vị: s
5. Tổng lượng oxy tiêu thụ, đơn vị: g
6. Tổng lượng khói thải ra, Đơn vị: m / m²
7. Mất khối lượng và tỷ lệ mất khối lượng, Đơn vị: g, g / s
8. Tốc độ tỏa nhiệt, Đơn vị: MJ / kg, kw / m²
9. Nhiệt lượng hiệu dụng của quá trình đốt cháy, đơn vị: MJ / kg
10. Năng suất carbon monoxide, Đơn vị: kg / kg
11. Năng suất carbon dioxide, Đơn vị: kg / k

Kích thước thiết bị: 1.800mm (W) × 900mm (D) × 2.650mm (H)

Trọng lượng thiết bị: khoảng 230kg

Kích thước đóng gói: 2300mm * 1000mm * 2300mm

Trọng lượng đóng gói: 265 kg
