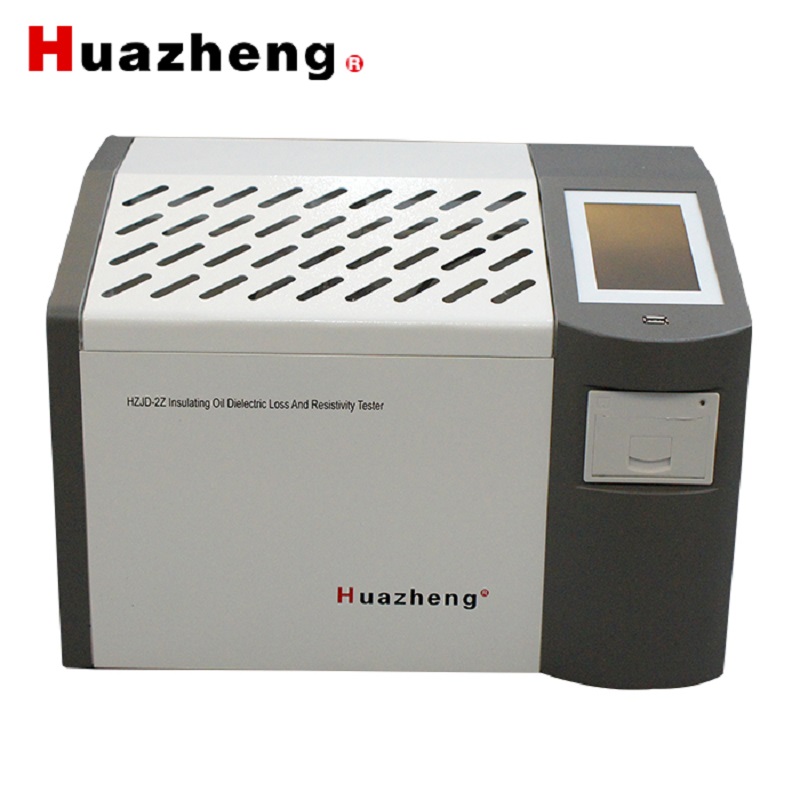

Máy kiểm tra điện môi và điện trở suất dầu cách điện
Model: HZJD-2Z; Huazheng - Trung Quốc

I. Tổng quan
Hệ thống đo hệ số tản điện môi và điện trở suất dầu cách điện Huazheng DTL, được thiết kế và sản xuất dựa trên GB/T5654-2007 của 《Vật liệu cách điện lỏng có độ cho phép tương đối, hệ số tổn thất điện môi và phép đo điện trở suất DC》. Nó được sử dụng để đo hệ số tản điện môi và điện trở suất DC của dầu cách điện và các chất lỏng cách điện khác. Thiết bị này có đặc điểm là cấu trúc tích hợp và tích hợp ô thử nghiệm, bộ điều khiển nhiệt độ, cảm biến nhiệt độ, cầu thử nghiệm tổn thất điện môi, nguồn thử nghiệm AC, tụ điện tiêu chuẩn, đồng hồ đo điện trở cao, nguồn điện áp cao DC và các thành phần chính khác. Thiết bị này áp dụng công nghệ kỹ thuật số hoàn toàn và tất cả các phép đo tự động thông minh, được trang bị màn hình LCD lớn (800*480), mỗi bước đều có nhắc nhở bằng tiếng Trung (tùy chọn tiếng Anh, tiếng Việt), kết quả thử nghiệm có thể được tự động lưu trữ và in ra, để người vận hành không cần đào tạo chuyên nghiệp vẫn có thể sử dụng thành thạo.

II. Các chức năng và tính năng chính
1. Tế bào thử nghiệm được sử dụng có cấu trúc ba điện cực theo tiêu chuẩn quốc gia GB/T5654-2007, với khoảng cách điện cực là 2mm, có thể loại bỏ các tác động của điện dung lạc và rò rỉ lên kết quả thử nghiệm tổn thất điện môi. Thiết bị được trang bị công tắc điện từ thoát dầu và chúng ta có thể làm rỗng tế bào thử nghiệm trong trường hợp không tháo ra và rửa sạch bằng mẫu thử nghiệm.

2. Thiết bị sử dụng thuật toán điều khiển nhiệt độ PID, gia nhiệt cảm ứng tần số trung bình. Phương pháp gia nhiệt này có ưu điểm là không tiếp xúc giữa tế bào thử nghiệm và thân gia nhiệt, gia nhiệt đều, tốc độ nhanh, điều khiển thuận tiện, kiểm soát chặt chẽ nhiệt độ trong phạm vi sai số của nhiệt độ cài đặt trước.

3. Tụ điện chuẩn bên trong là tụ điện ba điện cực chứa khí SF6, tổn thất điện môi và dung lượng điện của tụ điện không phụ thuộc vào nhiệt độ môi trường, độ ẩm và các tác động khác, do đó có thể đảm bảo độ chính xác của thiết bị ngay cả sau thời gian sử dụng kéo dài.

4. Nguồn điện thử nghiệm AC sử dụng chuyển đổi AC-DC-AC, tránh hiệu quả các biến động về điện áp và tần số chính trên hiệu ứng độ chính xác đo tổn thất điện môi. Ngay cả máy phát điện, thiết bị vẫn có thể hoạt động bình thường.

5. Chức năng bảo vệ hoàn hảo; Khi có quá điện áp, quá dòng hoặc ngắn mạch điện áp cao, thiết bị có thể nhanh chóng cắt áp suất và đưa ra thông báo cảnh báo. Khi nhiệt độ của cảm biến bị hỏng hoặc không được kết nối, thiết bị cũng sẽ đưa ra thông báo cảnh báo.

6. Có một rơle giới hạn nhiệt độ trong lò nung cảm ứng tần số trung bình. Khi nhiệt độ trên 120 độ, thiết bị sẽ giải phóng rơle và dừng gia nhiệt.

7. Thiết lập thông số thử nghiệm thuận tiện hơn. Phạm vi cài đặt nhiệt độ 0～120℃, phạm vi cài đặt điện áp AC 500～2000V, phạm vi cài đặt điện áp DC 300V～500V.

8. Sử dụng màn hình LCD màn hình lớn, có đèn nền và màn hình rõ nét. Giao diện thân thiện, chỉ cần làm theo lời nhắc menu tiếng Trung, nhập lệnh, thiết bị có thể tự động kiểm tra. Và tự động lưu trữ và in kết quả kiểm tra.

9. Đồng hồ thời gian thực tích hợp, ngày và giờ kiểm tra có thể được lưu, hiển thị và in cùng với kết quả kiểm tra.

10. Chức năng hiệu chuẩn của cell khô đã được làm sạch. Việc đo điện dung và hệ số tổn thất điện môi của cell khô có thể xác định điều kiện vệ sinh và lắp ráp của cell. Dữ liệu hiệu chuẩn được lưu tự động và do đó tạo điều kiện thuận lợi cho việc tính toán độ điện môi tương đối và điện trở suất DC.

III. Thông số kỹ thuật chính
Nguồn điện: AC 220V±10%
Tần số nguồn điện: 50Hz/60Hz ±1%
Phạm vi đo:
Công suất điện 5pF～200pF
Độ hằng số điện môi tương đối 1.000～30.000
Hệ số tổn thất điện môi 0.00001～100
Điện trở DC 2.5MΩm～20TΩm
Độ chính xác đo:
Công suất điện ± (1% giá trị đo được + 0.5pF)
Độ hằng số điện môi tương đối ±1% giá trị đo được
Hệ số tiêu tán điện môi ± (1% giá trị đo được + 0.0001)
Điện trở DC ±10% giá trị đo được
Độ phân giải:
Công suất điện 0.01pF
Tương đối điện dung 0,001
Hệ số tiêu tán điện môi 0,00001
Phạm vi nhiệt độ đo được: 0～120°C
Sai số đo nhiệt độ: ±0,5°C
Điện áp thử nghiệm AC (RMS): 500～2000V Có thể điều chỉnh liên tục, tần số 50Hz
Điện áp thử nghiệm DC: 300V～500V Có thể điều chỉnh liên tục
Công suất tiêu thụ: 100W
Kích thước bên ngoài: 500×360×420 mm
Tổng trọng lượng: 22Kg

IV. Điều kiện sử dụng
Nhiệt độ môi trường: 0°C～40°C
Độ ẩm tương đối (RH): <75%
