Máy kểm tra cáp mạng chuyên nghiệp

Model: M300P; Southwire - USA

Giới thiệu

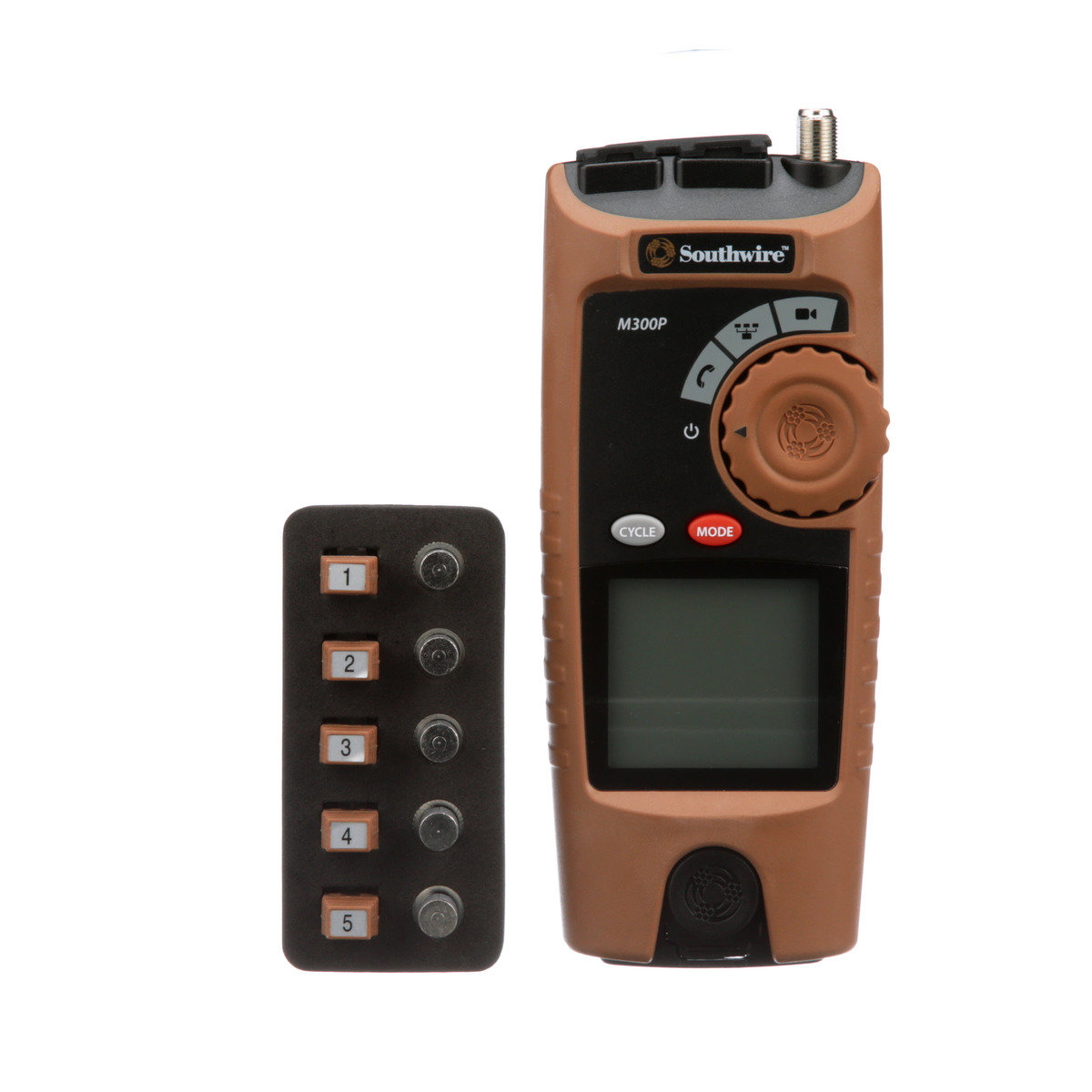

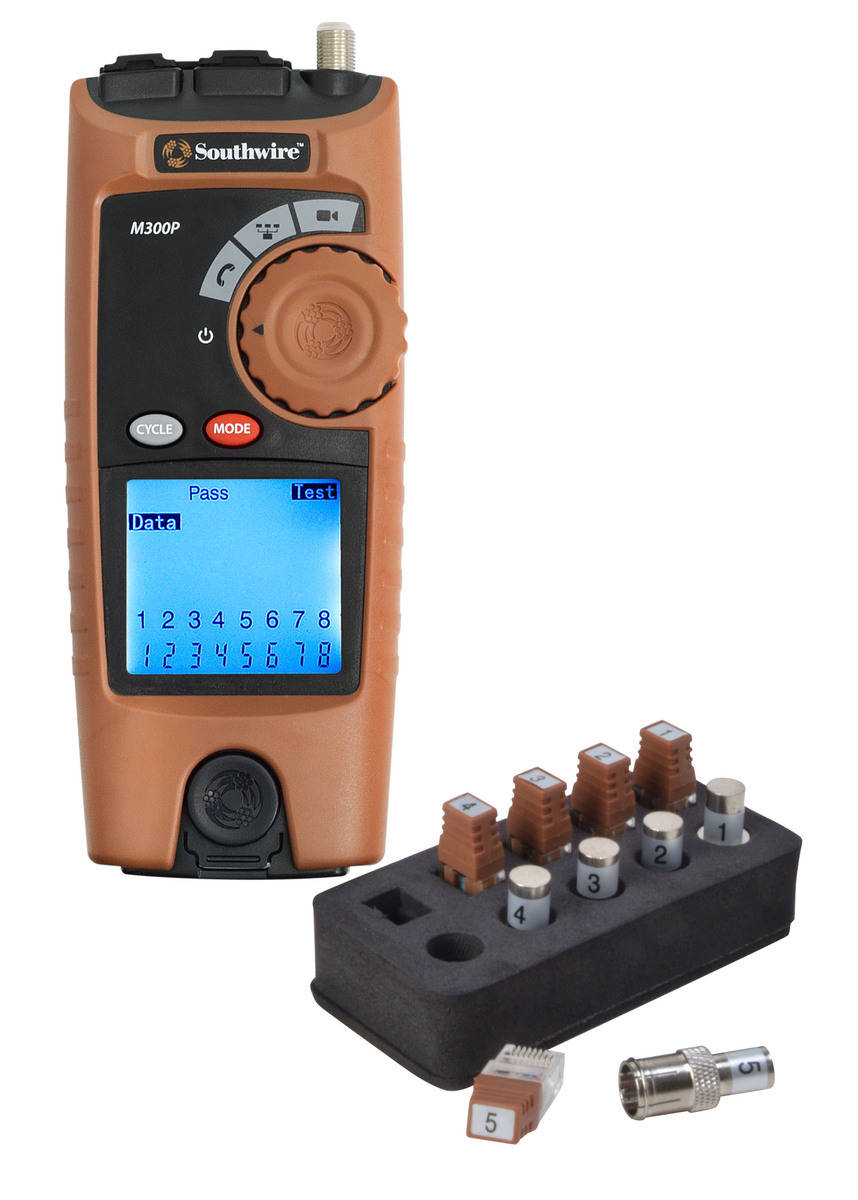

Thiết bị lập bản đồ cáp VDV chuyên nghiệp M300P của Southwire phân tích hệ thống dây điện thoại, mạng máy tính và cáp đồng trục chỉ trong một bước đơn giản. Màn hình LCD lớn có đèn nền hiển thị các kết nối và mô tả lỗi hệ thống dây điện. Bộ tạo tín hiệu âm thanh tích hợp và bộ nhận dạng từ xa Video và Dữ liệu đi kèm có thể được sử dụng để nhanh chóng định vị cáp trong tủ đấu dây và bảng đấu dây. Nếu sử dụng đúng cách, thiết bị kiểm tra này sẽ hoạt động đáng tin cậy trong nhiều năm.
CẢNH BÁO
• Không kết nối thiết bị kiểm tra với mạch điện đang hoạt động. Tiếp xúc với điện áp có thể làm hỏng thiết bị kiểm tra.
• Không sửa đổi hoặc cố gắng sửa chữa thiết bị kiểm tra. Không có bộ phận nào có thể sửa chữa được bên trong.
• Không sử dụng thiết bị kiểm tra trong môi trường ẩm ướt hoặc trong cơn giông điện.
• Không sử dụng thiết bị kiểm tra gần khí, bụi hoặc hơi dễ nổ.
• Thay pin ngay lập tức khi cảnh báo pin yếu bật. Vận hành thiết bị kiểm tra khi cảnh báo pin yếu có thể khiến kết quả kiểm tra không chính xác.
• Kiểm tra bằng mắt thường đầu cắm RJ trước khi cắm vào máy kiểm tra.
Đầu cắm kém chất lượng có thể làm hỏng giắc cắm trên máy kiểm tra.
• Cắm đầu nối RJ11 hoặc RJ12 vào giắc cắm RJ45 trên máy kiểm tra có thể làm hỏng giắc cắm RJ45.
Bảo trì
Máy kiểm tra này được thiết kế để hoạt động đáng tin cậy trong nhiều năm,
nếu thực hiện các hướng dẫn chăm sóc sau:
1. GIỮ MÁY KIỂM TRA KHÔ RÁO. Nếu bị ướt, hãy lau sạch.
2. SỬ DỤNG VÀ BẢO QUẢN MÁY KIỂM TRA Ở NHIỆT ĐỘ BÌNH THƯỜNG. Nhiệt độ quá cao hoặc quá thấp có thể làm giảm tuổi thọ của các bộ phận điện tử và làm biến dạng hoặc làm chảy các bộ phận nhựa.
3. CẨN THẬN KHI CẦN THIẾT.
Làm rơi máy có thể làm hỏng các bộ phận điện tử hoặc vỏ máy.
4. GIỮ MÁY KIỂM TRA SẠCH SẼ. Thỉnh thoảng lau vỏ máy bằng khăn ẩm. KHÔNG sử dụng hóa chất, dung môi tẩy rửa hoặc chất tẩy rửa.
5. CHỈ SỬ DỤNG PIN MỚI CÓ KÍCH CỠ VÀ LOẠI ĐƯỢC KHUYẾN NGHỊ. Tháo pin cũ hoặc pin yếu để tránh rò rỉ và làm hỏng thiết bị.
6. NẾU CẦN LƯU TRỮ MÁY KIỂM TRA TRONG THỜI GIAN DÀI, nên tháo pin ra để tránh làm hỏng thiết bị.
7. ĐÓNG NẮP CỔNG KHI KHÔNG SỬ DỤNG. CẤT ĐIỀU KHIỂN TỪ XA HƯỚNG CÁC CỔNG BÊN TRONG, điều này bảo vệ các cổng khỏi
Thông số kỹ thuật chung
Nhiệt độ hoạt động: 32°F đến 122°F (0°C đến 50°C)
Nhiệt độ bảo quản: -4°F đến 140°F (-20°C đến 60°C)
Độ ẩm: 10% đến 90%, không ngưng tụ
Điện áp tối đa giữa hai chân bất kỳ mà không bị hư hỏng: 60V DC hoặc 55V AC

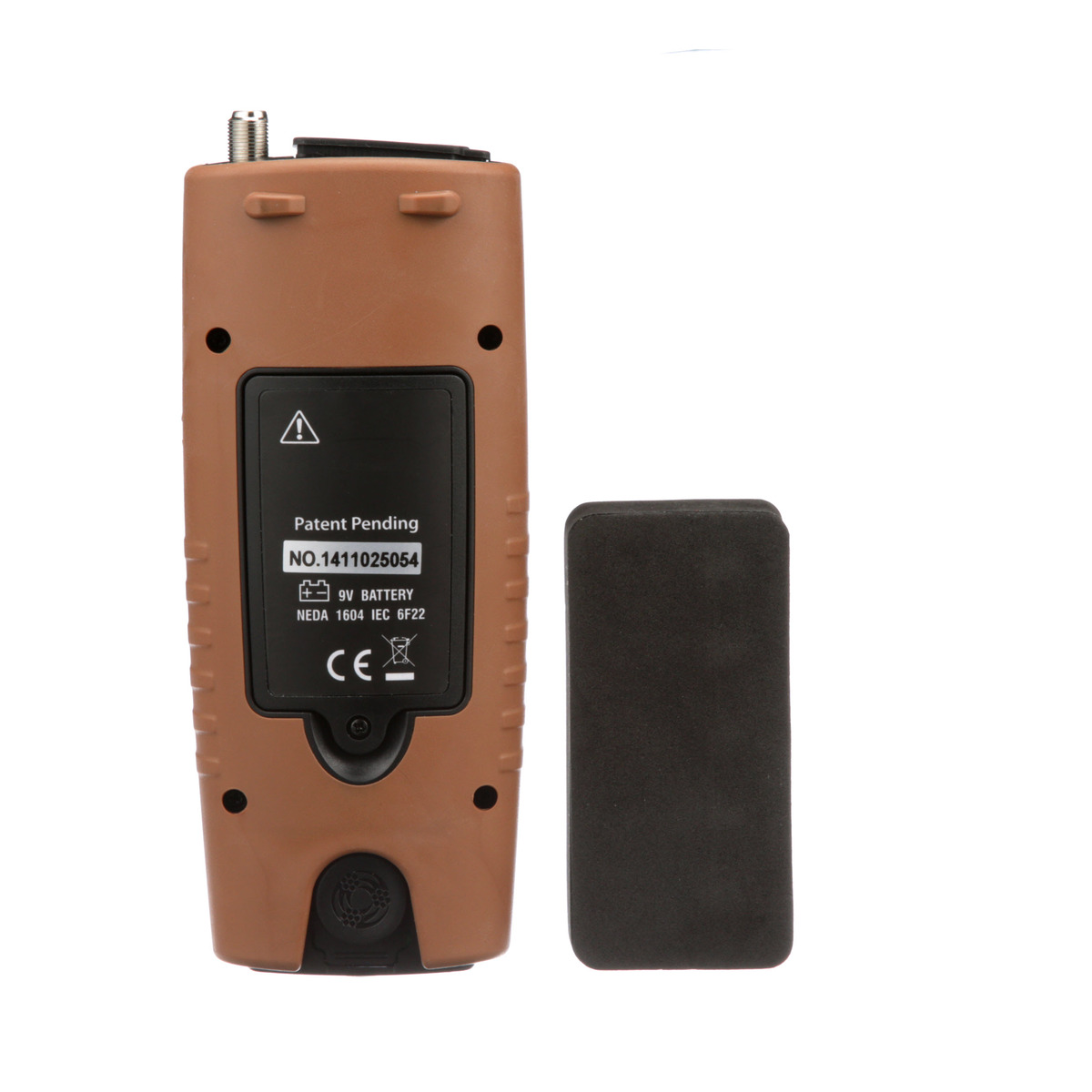

Pin: Một pin 9V
Loại cáp: Có vỏ bọc hoặc không có vỏ bọc: Cat 7, Cat 7a, Cat 6a, Cat 6, Cat 5e, Cat 5, Cat 4, Cat 3, Cáp đồng trục
Chiều dài cáp đồng trục tối đa: 1,6 feet (0,5m)
Chiều dài cáp tối thiểu để phát hiện cáp đôi tách rời: 1000 feet (305m)
Trở kháng cáp đồng trục tối đa: 100 ohm DC tối đa
Kích thước: 71,3” x 28,6” x 16,1” (18,1 x 7,3 x 4,1 cm)
Trọng lượng: 0,78lb (353g)
