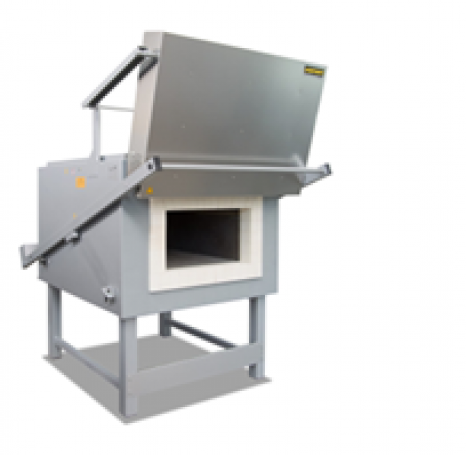

1. LÒ NUNG BUỒNG
Model: N 321/13; Nabertherm - Germany
Xuất xứ: Đức
2. MÔ TẢ SẢN PHẨM
Lò nung buồng gia nhiệt điện, sử dụng gia nhiệt bức xạ, phù hợp cho các quá trình ủ nhiệt (annealing) và xử lý nhiệt nói chung.
3. THÔNG SỐ KỸ THUẬT
Kích thước ngoài (R x S x C): 1,575 x 2,400 x 2,345 mm
Kích thước buồng làm việc (W x D x H): 600 x 880 x 320 mm
Kích thước trong (W x D x H): 750 x 1,100 x 400 mm
Chiều cao nạp liệu: 900 mm
Dung tích: 320 lít
Khối lượng lò: 1,600 kg
Nhiệt độ tối đa: 1300°C
Dải nhiệt độ làm việc: 750 – 1300°C
Độ đồng đều nhiệt độ
±10°C trong khoảng 750 – 850°C
±5°C từ 850°C đến nhiệt độ tối đa
* Giá trị đo theo tiêu chuẩn DIN 17052-1, trong điều kiện lò không tải
Thông số điện
Nguồn điện: 380–415V, 3 pha, 50/60Hz
Công suất gia nhiệt: 54 – 65 kW
Tổng công suất: 54.5 – 65.5 kW
Khả năng tải: Tải tối đa 320 kg (phân bố đều)
Điều kiện môi trường
Nhiệt độ môi trường: +5°C đến +40°C
Độ ẩm: < 80% (không ngưng tụ)
Độ cao: ≤ 2000 m
4. MÔ TẢ VẬN HÀNH
Có thể nạp/dỡ liệu khi lò nguội hoặc nóng
Điện trở chỉ hoạt động khi cửa đóng
Lò thường vận hành ở 1 nhiệt độ giữ ổn định
Có thể chạy profile nhiệt tùy bộ điều khiển
Nạp/dỡ liệu:
bằng tay
hoặc xe nâng
5. KẾT CẤU LÒ
Vỏ lò
Kết cấu 2 lớp, có thông gió phía sau
Nhiệt độ bề mặt < 65°C (ở môi trường 20°C)
Màu: RAL 9006
Có thể vận chuyển bằng xe nâng
Cửa lò
Cửa nâng lên trên
Có đối trọng → mở nhẹ
Cách nhiệt
Gạch chịu lửa nhẹ + lớp cách nhiệt microporous
Trần lò dạng vòm
Đáy lò có tấm SiC
Tấm bảo vệ điện trở bên hông
⚠ Không sử dụng ceramic fiber gây nguy cơ ung thư (RCF)
Gia nhiệt
Gia nhiệt 3 phía (đáy + 2 bên)
Điện trở bức xạ chất lượng cao
Điều khiển 1 vùng
An toàn
Tự ngắt gia nhiệt khi:
Mở cửa
Quá nhiệt
Lỗi điều khiển
6. HỆ ĐIỀU KHIỂN B500
Màn hình cảm ứng 5 inch
Lưu:
5 chương trình
4 bước mỗi chương trình
Điều khiển nhiệt chính xác
Có WiFi → kết nối app
USB xuất dữ liệu
Hỗ trợ 24 ngôn ngữ
Có cảnh báo & alarm
App MyNabertherm
Giám sát lò từ xa
Theo dõi nhiệt độ, alarm
Điều khiển qua điện thoại
Ghi dữ liệu
Lưu dữ liệu dạng CSV
Xuất qua USB
Phân tích bằng Excel
7. TỦ ĐIỆN
Tách rời, gắn tường
IP51
Điều khiển thyristor (SSR)
Có:
công tắc chính
ampe kế
contactor an toàn
8. BỘ GIỚI HẠN NHIỆT
Bảo vệ quá nhiệt độc lập
Dùng thermocouple riêng
Có thể cài ngưỡng cắt
9. PHẠM VI SỬ DỤNG
Lò phù hợp:
Làm việc liên tục
Xử lý nhiệt kim loại thông thường
⚠ Lưu ý: Có thể chạy dưới 750°C, nhưng bị hạn chế về:
- độ đồng đều nhiệt
- độ chính xác điều khiển
KHÔNG PHÙ HỢP
Môi trường khí nổ
Quá trình sinh khí cháy
Quá trình cần khí cực sạch
Gia nhiệt thực phẩm
10. LƯU Ý KỸ THUẬT
Không có hệ an toàn cho khí nổ
Nồng độ khí cháy phải < 3% LEL
Các chi tiết kim loại trong lò sẽ hao mòn theo thời gian
11. TIÊU CHUẨN ÁP DỤNG
EN 60335-1
EN 61000-6-1 / 6-3
RoHS
12. ĐIỀU KIỆN THƯƠNG MẠI
Thời gian giao hàng: 10–12 tuần (Hà Nội, Việt Nam)
Điều kiện giao hàng: Tại nơi sử dụng
Thanh toán: Trả trước 100% bằng T/T
Bảo hành: 12 tháng
Không bao gồm hao mòn / sử dụng sai
13. CÁC TÙY CHỌN CHÍNH (OPTIONS)
Một số option đáng chú ý:
1. Mở cửa bằng khí nén: (Giá: +322.560.000 VND)
2. Kết nối khí bảo vệ (semi-gastight)
Có thể dùng khí trơ
Nhưng không kín hoàn toàn
(Giá: +80.000.000 VND)
3. Cửa gió làm mát: Tăng tốc độ làm nguội (Giá: +122.880.000 VND)
4. Bộ điều khiển cao cấp P570
50 chương trình
40 bước mỗi chương trình
5. Ethernet + phần mềm VCD
Kết nối hệ thống ngoài
Xuất dữ liệu / điều khiển từ xa
6. Hộp khí bảo vệ (gas box)
Dùng cho xử lý nhiệt có khí
Tmax: 1100°C
(Giá: +1.112.960.000 VND)
7. Hệ cấp khí tự động
Điều chỉnh lưu lượng
4–50 l/min
8. Đo độ đồng đều nhiệt (TUS): Theo DIN 17052-1 (Giá: +123.520.000 VND)
14. KẾT LUẬN KỸ THUẬT QUAN TRỌNG
* Lò này:
- Thiết kế tối ưu cho 750 – 1300°C
- Có thể chạy thấp hơn: nhưng không đảm bảo hiệu quả
