Bơm phân tử

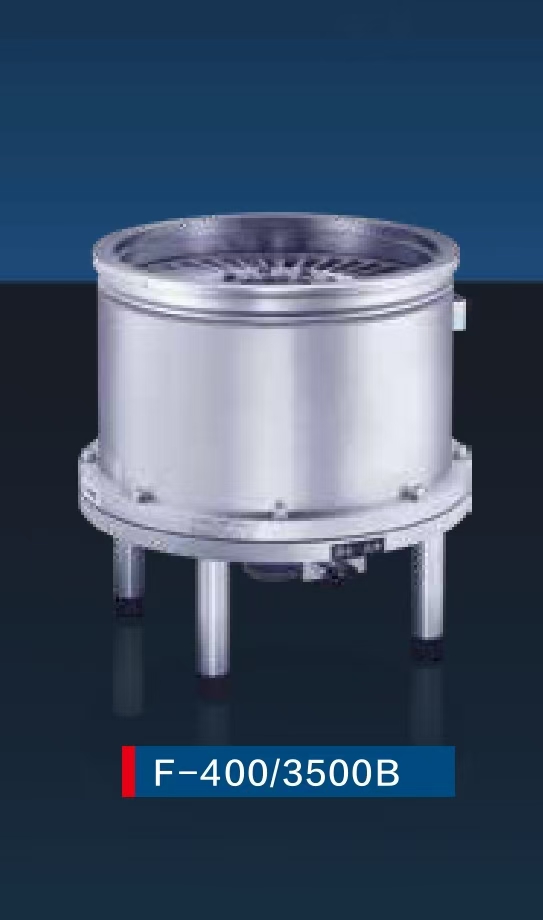

KYKY F-400/3500B
Beijing Zhongke Keji Co.,Ltd.
KYKY F-400/3500B hướng dẫn bảo dưỡng bơm phân tử
I. Kiểm tra điểm hàng năm
Kiểm tra dầu bôi trơn bơm phân tử:
Bơm phân tử dừng bơm 1-2 giờ, mức dầu bơm phân tử phải nằm giữa hai vạch khắc trong bể dầu, màu dầu bơm phân tử trong suốt, không có hiện tượng đục đục. Nếu có bất kỳ bất thường nào, khuyến cáo kỹ sư của trung tâm dịch vụ khách hàng nên phản hồi để xử lý.
Phát hiện rung bơm phân tử:
Kiểm tra tình trạng hoạt động của bơm phân tử thường xuyên, chẳng hạn như tiếng ồn hoạt động của bơm phân tử xuất hiện rõ ràng bất thường, cảm nhận bằng tay vị trí động cơ khung gầm bơm phân tử, có độ rung tăng đáng kể, khuyến cáo quay lại hiện trường để kiểm tra và bảo dưỡng.
Thứ hai, hướng dẫn thay dầu bơm phân tử
Chu kỳ:
bôi trơn dầu bơm phân tử sau mỗi 4000 giờ hoạt động hoặc chạy 1 năm, cần thay dầu bôi trơn bơm phân tử, hai điều kiện theo điều kiện đầu tiên để đạt được ưu tiên. Nếu bơm phân tử chạy trong tải nhiệt cao (bức xạ nhiệt ở nhiệt độ cao) và tải khí cao (chân không lớn hơn 5 * 10-1Pa), cần rút ngắn thời gian thay dầu bôi trơn.
Phương pháp thay dầu:
giai đoạn đầu tiên của bơm phân tử dừng lại, trở về trạng thái khí quyển, tháo vít cố định bể dầu bơm phân tử. Bể dầu bơm phân tử trong dầu cũ đổ ra, sử dụng vải không xơ sẽ ở bên trong bể, bề mặt bịt kín bể, vòng cao su được làm sạch không có vật lạ, hình nón dầu bể không có dầu bẩn nhỏ giọt xuống. Đổ dầu bôi trơn bơm phân tử mới dọc theo vòng tròn ngoài cùng của bể dầu, mức chất lỏng giữa hai đường gần với đường trên cùng có thể. Lắp lại bể dầu và siết chặt các bu lông cố định theo đường chéo đều.
Loại dầu bơm phân tử:
Nên sử dụng chất bôi trơn bơm phân tử chính hãng để đảm bảo tuổi thọ của ổ trục bơm phân tử.

Thông số kỹ thuật của Máy bơm Turbomolecular dòng F3500B, Model：F-400/3500B
Tốc độ bơm (L/s)：3500
Tỷ số nén：N2：10⁸ ；H2：5×102
Áp suất cực đại (Pa)：≤2×10-6
Mặt bích đầu ra khí：LF100(DN100 ISO-K)
Mặt bích đầu vào khí：LF400(DN400 ISO-K)
Ổ trục： Vòng bi gốm
Thời gian bắt đầu (phút)：≤18
Vòng quay định mức (vòng/phút)：13500
Độ rung (μm)：≤0.2
Bơm trước được khuyến nghị (L/s)：30
Nhiệt độ nước làm mát (℃) ：≤25
Nhiệt độ gia nhiệt thân bơm (℃)： ≤80
Nhiệt độ môi trường (℃) ：5 đến 40
Thể tích dầu (ml) ：150
Hướng lắp đặt: Dọc với dung sai ±5°
Trọng lượng (kg): 130
