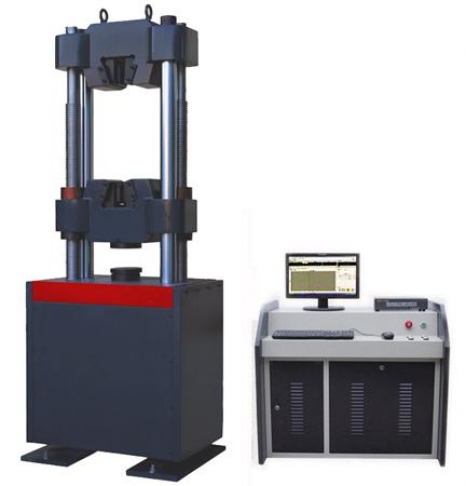

Máy kéo nén vạn năng Servo điện thủy lực điều khiển bằng máy ính
Model: WAW-300B; Zhongchuang - Trung Quốc
Tiêu chuẩn áp dụng
GB/T3159-2008 (tương đương với tiêu chuẩn: ISO 7500-1; ASTM E4) Máy Kiểm Tra Đa Năng Thủy Lực
GB/T228-2002 (tương đương với tiêu chuẩn: ISO 6892-1; ASTM E8/E8M) Phương pháp kiểm tra kéo cho vật liệu kim loại ở nhiệt độ phòng
Thông số kỹ thuật máy kiểm tra
Máy chủ của máy này sử dụng loại hai cột, hai trục vít và xi lanh dầu hướng xuống.
Khoảng kéo giãn nằm phía trên máy chủ, và không gian thử nén và uốn nằm giữa dầm ngang dưới của máy chủ và bàn làm việc. Hệ thống đo lường và điều khiển sử dụng hệ thống đo lường và điều khiển vòng kín đa kênh hoàn toàn kỹ thuật số với ba chức năng vòng kín, có thể được sử dụng để điều khiển vòng kín ứng suất, biến dạng và dịch chuyển.
Hệ thống truyền động: Việc nâng dầm ngang dưới sử dụng động cơ thông qua bộ giảm tốc, cơ cấu truyền động xích và truyền động cặp trục vít để điều chỉnh khoảng cách kéo giãn và nén.
Hệ thống thủy lực: Dầu thủy lực trong thùng dầu được dẫn động bởi động cơ, đi vào mạch dầu thông qua bơm cao áp, sau đó chảy qua bộ lọc dầu cao áp, cụm van chênh áp, van servo và vào xi lanh dầu. Máy tính
gửi tín hiệu điều khiển đến van servo để điều khiển độ mở và hướng của van servo, từ đó kiểm soát lưu lượng đi vào xi lanh dầu và đạt được khả năng kiểm soát lực thử nghiệm vận tốc không đổi, dịch chuyển vận tốc không đổi, v.v.

Chức năng chính
1. Hỗ trợ các thử nghiệm kéo, nén, cắt, uốn và các thử nghiệm khác.
2. Hỗ trợ chỉnh sửa mở các thử nghiệm, tiêu chuẩn và bước, đồng thời hỗ trợ nhập và xuất các thử nghiệm, tiêu chuẩn và quy trình.
3. Mở biểu mẫu báo cáo Excel, cho phép người dùng tùy chỉnh định dạng báo cáo.
4. Truy vấn và in kết quả thử nghiệm linh hoạt và tiện lợi, hỗ trợ in nhiều mẫu và sắp xếp tùy chỉnh các mục in.
5. Chương trình có chức năng phân tích thử nghiệm mạnh mẽ.
6. Chương trình hỗ trợ quản lý phân cấp, quản trị viên và người thử nghiệm sử dụng các quyền quản lý người dùng khác nhau.

Chỉ số hiệu suất kỹ thuật chính
Lực thử tối đa: 300KN
Phạm vi đo: 4%-100%
Sai số tương đối của lực thử của giá trị chỉ thị: ≤±1% giá trị chỉ thị
Khoảng cách thử kéo tối đa: 550mm
Khoảng cách thử nén tối đa: 450mm
Hành trình piston: 200mm
Phạm vi kẹp tối đa của mẫu tròn: Φ6-Φ26
Độ dày kẹp tối đa của mẫu phẳng: 0-15mm
Chiều rộng kẹp tối đa của mẫu phẳng: 70mm
Kích thước tấm nén: φ160mm
Khoảng cách tối đa giữa hai điểm tựa uốn: 300mm
Chiều rộng con lăn uốn: 140mm
Kiểu kẹp: Kẹp thủy lực
Tổng công suất động cơ: 2kw
Kích thước máy thử: 750*600*2050mm
Kích thước tủ đo: 1100*750*1000mm
Trọng lượng: 1500kg
Cấu hình chính của máy kiểm tra
Máy chính (loại xi lanh dầu hướng xuống): 1 bộ
Cảm biến áp suất: 1 bộ
Nguồn dầu điều khiển servo: 1 bộ
Van servo điện thủy lực: 1 bộ
Hệ thống điều khiển điện: 1 bộ
Máy tính thương mại: 1 bộ
Máy in phun: 1 bộ
Đồ gá kéo giãn: 1 bộ
Kẹp kéo giãn: Kẹp tròn: Φ6-Φ13mm, Φ13-Φ26mm, mỗi hàm 1
Kẹp phẳng: 0-15mm 1 cái
Mâm ép: Φ160mm 1 cái
Giao diện uốn: 1 bộ
Giao diện hệ thống phần mềm
Có thể tùy chỉnh phiên bản tiếng Anh
1. Giao diện chính đa chức năng. Giao diện chính của chương trình bao gồm: khu vực menu hệ thống, khu vực thanh công cụ, bảng hiển thị chỉ báo, bảng hiển thị tốc độ, khu vực thông số thử nghiệm, khu vực quy trình thử nghiệm, khu vực đường cong đa đồ thị, khu vực xử lý kết quả và khu vực thông tin thử nghiệm.
2. Có thể lựa chọn nhiều chế độ điều khiển khác nhau cho chương trình điều khiển tự động.
3. Hệ thống chuyên gia thông minh điều khiển bằng chương trình tự động. Có thể lập trình tự động lên đến 50 bước.
4. Chỉnh sửa báo cáo:
5. Có nhiều phương pháp kiểm tra, tùy chọn.
6. Giao diện báo cáo kiểm tra: Hệ điều hành phần mềm có chức năng xử lý báo cáo mạnh mẽ, khách hàng có thể in báo cáo kiểm tra theo nhu cầu. Dữ liệu kiểm tra có thể được lưu trữ, in ấn và phân tích lại.
